3层影剧院强弱电系统施工CAD图纸(三级负荷)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:甘肃
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,其它

附件详情

  • 1、电气设计说明
  • 2、漏电火灾报警系统
  • 3、电视系统埋管图
  • 4、电话系统埋管图
  • 5、火灾报警联动系统图
  • 6、低压配电系统图
  • 7、照明平面图
  • 8、 弱电平面图
  • 9、消防平面图
  • 10、屋面 防雷平面图
  • 11、基础接地平面图
  • 12、动力配电平面图
  • 13、观众厅照明控制原理图
  • 14、 送、排风机控制箱系统图

附件详情

该附件是多层影剧院强弱电系统施工图纸,总共12张。
项目局部两层,建筑高度21.3米,总建筑面积2995.84。该项目属多层建筑,基础形式为独立基础。该项目属丙类小型剧场。
设计内容:1.低压配电系统 2.动力系统。3.照明系统。4.消防报警系统。5.综合布线系统。6.有线电视系统。7.防雷与接地系统。8.漏电火灾报警系统。

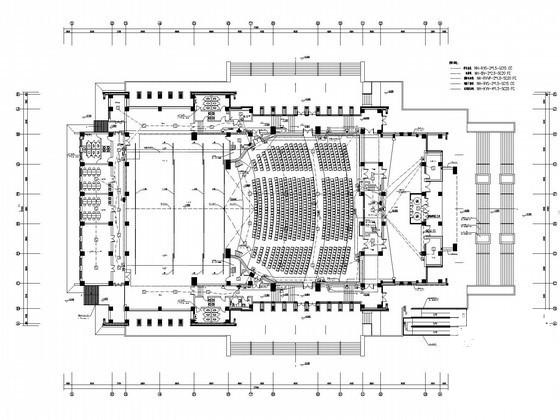

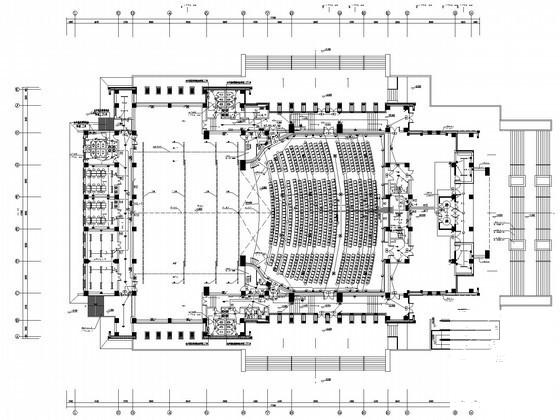

消防平面图

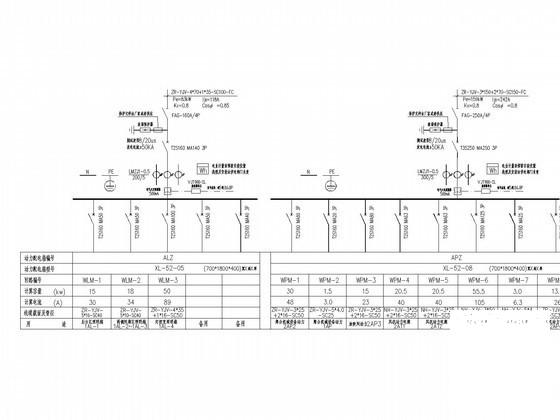

低压配电系统图

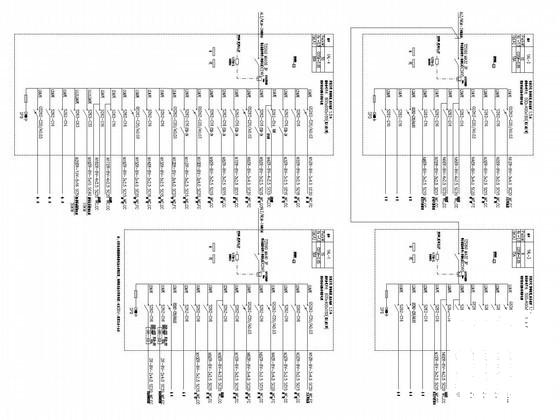

送、排风机控制箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 强弱电系统 - 1
    强弱电系统 - 1
  • 强弱电系统 - 2
    强弱电系统 - 2
  • 强弱电系统 - 3
    强弱电系统 - 3
  • 强弱电系统 - 4
    强弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
强弱电系统下载
