18米跨全钢结构厂房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:18m
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该资料包含:基础结构平面图,锚栓平面布置图,吊车梁 平面布置图 ,屋顶结构平面图,支撑布置图,墙梁立面结构布置图,抗风柱柱脚大样,GJ-1
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

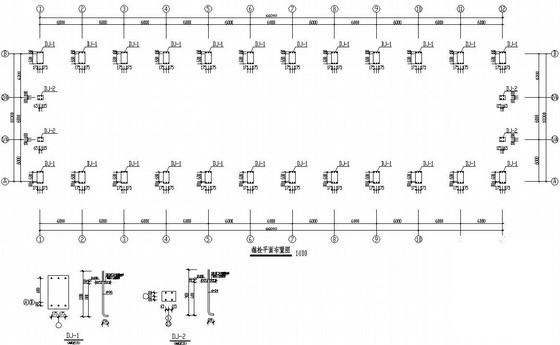

  • 全钢结构厂房 - 1
    全钢结构厂房 - 1

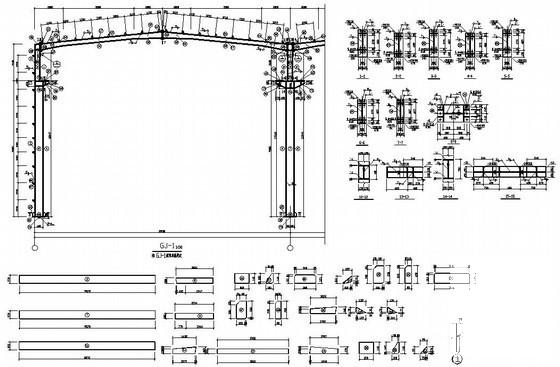

  • 全钢结构厂房 - 2
    全钢结构厂房 - 2

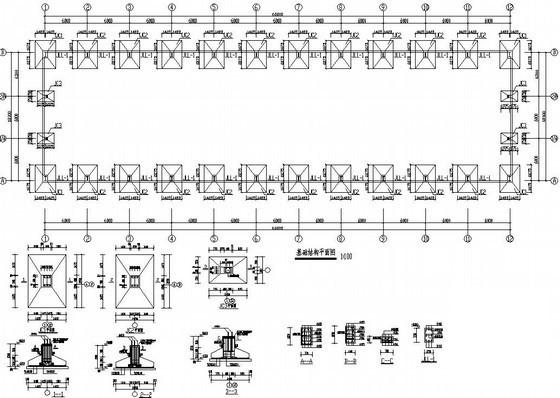

  • 全钢结构厂房 - 3
    全钢结构厂房 - 3

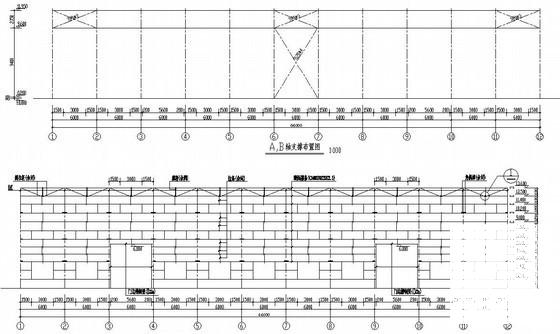

  • 全钢结构厂房 - 4
    全钢结构厂房 - 4
以上是部分截图,请下载附件后查看完整高清内容
