30米跨钢结构厂房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构最大跨度:30m
  • 参考图纸:6张
  • 设计年代:近代

附件详情

30米2连跨,32吨吊车
该资料包含:平面布置图,立面布置图,剖面图, 平面布置图 ,GJ-1,DCL-1施工详图,檩条布置图,墙梁布置图等
共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

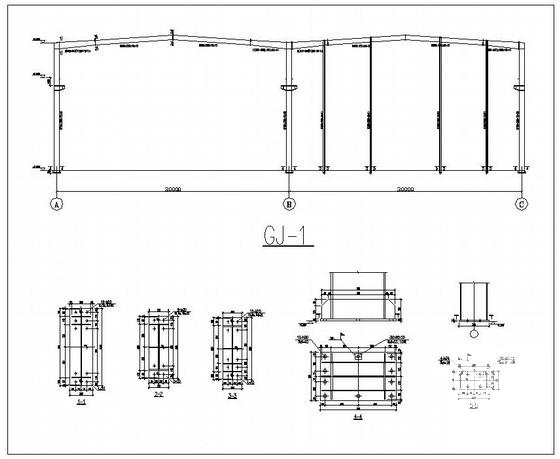

  • 钢结构厂房设计施工 - 1
    钢结构厂房设计施工 - 1

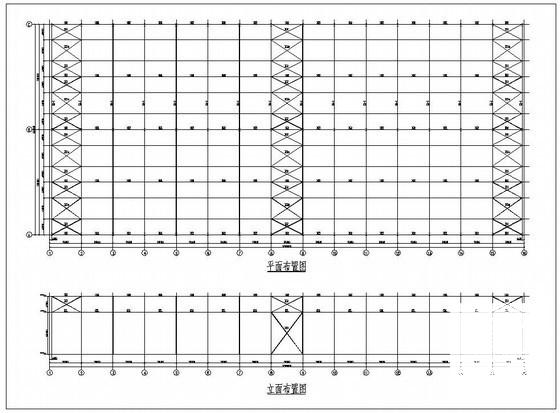

  • 钢结构厂房设计施工 - 2
    钢结构厂房设计施工 - 2

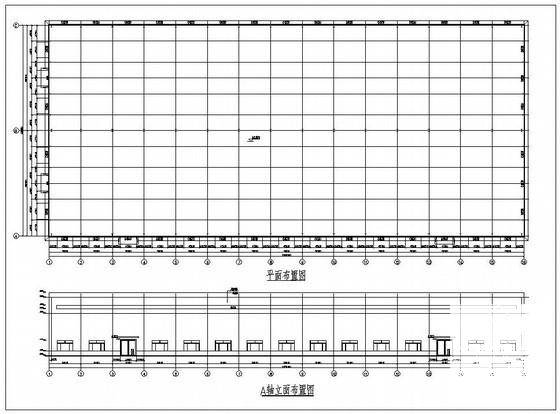

  • 钢结构厂房设计施工 - 3
    钢结构厂房设计施工 - 3

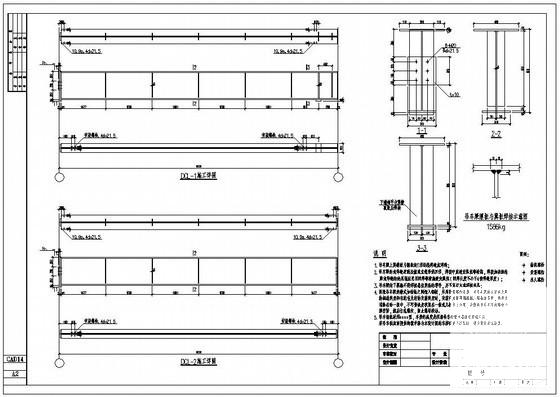

  • 钢结构厂房设计施工 - 4
    钢结构厂房设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
