钢结构厂房结构设计CAD施工图纸(独立基础,共11张)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

混凝土轻钢屋面厂房施工图
该资料包含: 结构设计说明 ,钢 结构设计说明 ,屋面平面图,基础结构平面,屋面钢梁水平支撑系杆布置图,屋面檩条、拉条布置图,GL-1详图, 节点详图 ,等
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

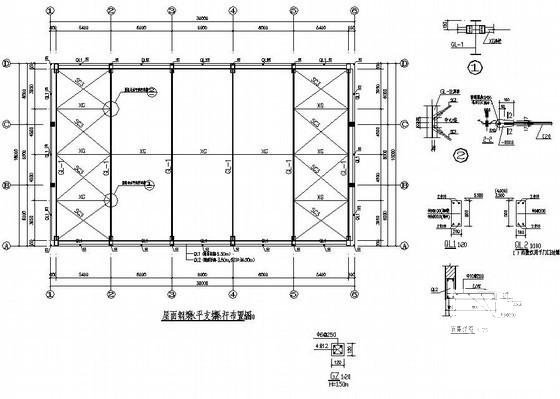

  • 钢结构厂房基础设计 - 1
    钢结构厂房基础设计 - 1

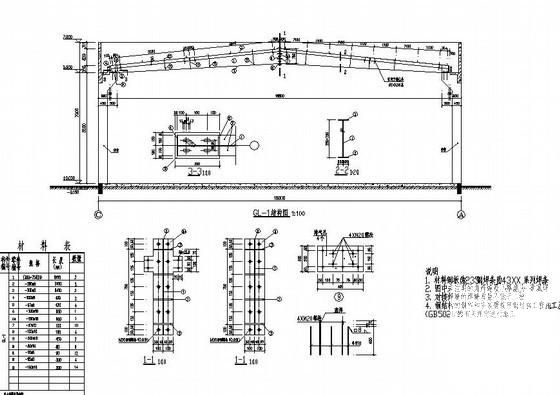

  • 钢结构厂房基础设计 - 2
    钢结构厂房基础设计 - 2

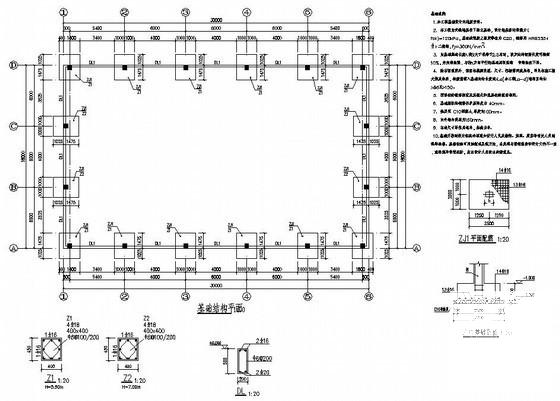

  • 钢结构厂房基础设计 - 3
    钢结构厂房基础设计 - 3
  • 钢结构厂房基础设计 - 4
    钢结构厂房基础设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
