带吊车钢结构厂房结构设计施工CAD图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:12m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

12x60m厂房,带吊车
该资料包含:刚结构设计总说明,GJ-1立面图,牛腿与柱连接节点,角钢与柱连接节点,垫板与牛腿连接节点,结构平面布置图,基础详图,锚栓 平面布置图 ,屋面结构布置图,B轴线立面, 节点详图
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

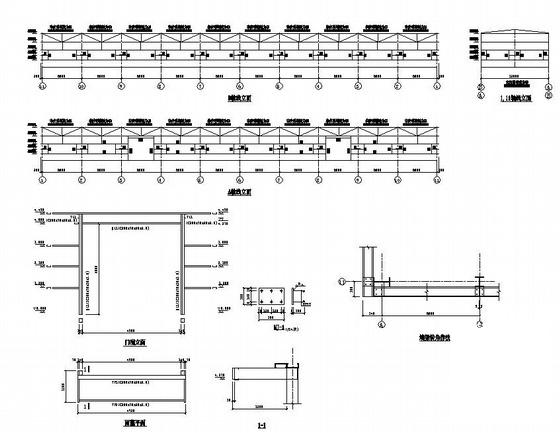

  • 钢结构厂房基础设计 - 1
    钢结构厂房基础设计 - 1

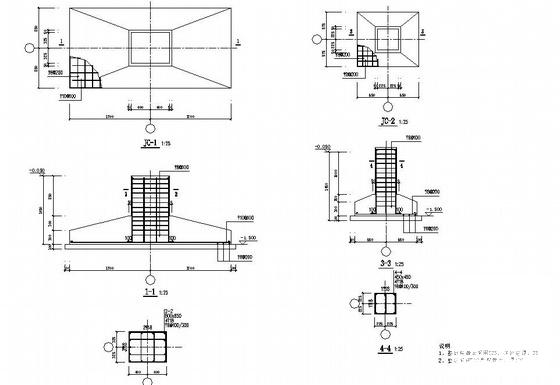

  • 钢结构厂房基础设计 - 2
    钢结构厂房基础设计 - 2

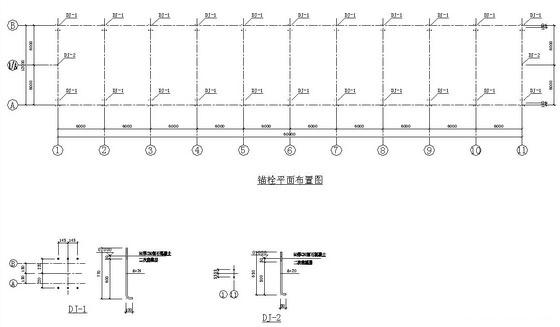

  • 钢结构厂房基础设计 - 3
    钢结构厂房基础设计 - 3

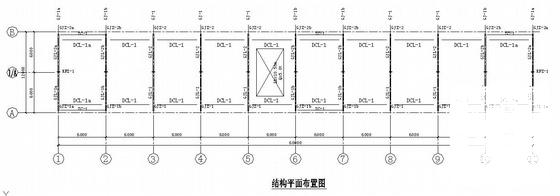

  • 钢结构厂房基础设计 - 4
    钢结构厂房基础设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
