19层酒店空调通风CAD施工图纸(一类高层建筑)

  • 设计详细说明:有
  • 建筑类别:酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:全空气系统,空气-水系统
  • 水系统:异程式,闭式
  • 项目所在地:重庆

附件详情

该项目位于重庆市,该工程为一类高层建筑,是一座集旅馆、会议、餐饮、娱乐为一体的综合性酒店,地上十九层,地下二层,负二层为库房、洗衣房设和员工厨房,负一层为车库、设备用房、员工餐厅及KTV包房,一层、二层、四层为餐厅,三层为宴会厅及会议室,五层为洗浴,六至十六层为酒店住宿,十七层至十八层为套房。一层大厅以及三层宴会厅采用全空气处理系统,其余功能用房均采用风机盘管加新风系统,过度季节直接将室外新风供入室内。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

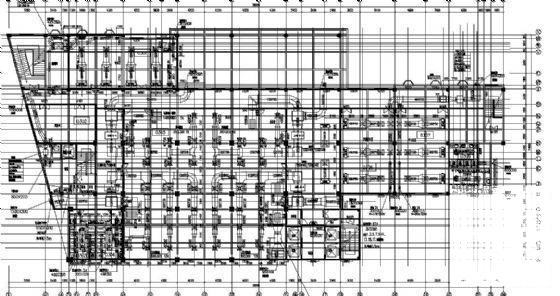

  • 高层建筑施工图纸 - 1
    高层建筑施工图纸 - 1

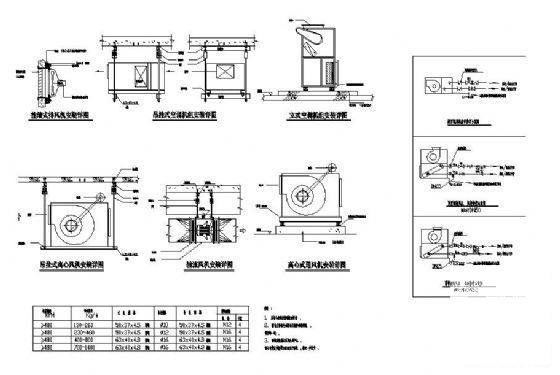

  • 高层建筑施工图纸 - 2
    高层建筑施工图纸 - 2

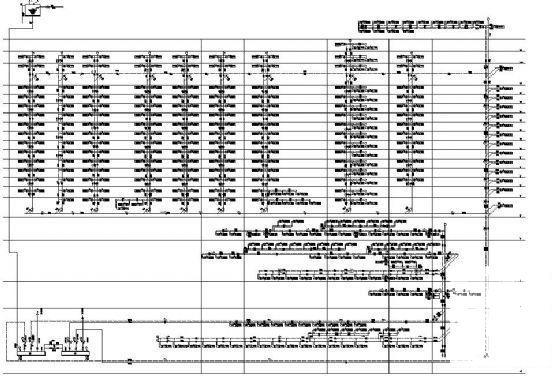

  • 高层建筑施工图纸 - 3
    高层建筑施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
