高层酒店空调通风防排烟施工CAD图纸设计

• 设计详细说明：有

• 建筑类别：办公,宾馆

• 建筑高度类型：高层建筑

• 建筑设计面积：58913平方米

• 建筑地上层数：20层

• 建筑地下层数：2层

• 图纸设计深度：施工图

• 设计内容：空调,通风,防排烟

• 冷热源：市政热网

• 节点大样：风机盘管

一、项目概要：
该项目为酒店的给排水及 消防系统 施工图设计。建筑总面积58913平方米，建筑高度87.35米。地上20层，地下2层，为一类高层公共建筑。设计范围包括：建筑物内部通风及消防防排烟、中央空调系统及冷热源设计、地下车库、设备用房通风及防排烟设计、生活热水及采暖锅炉房的设计。
二、暖通系统
1.空调水系统：空调冷、热水系统均采用一次泵末端变水量，冷机定水量系统。热源由市政热力提供。
2.客房内设计采用FCU+PAU的空调形式（带热回收装置），淋浴室内设计机械排风系统，排风机采用管道式排风机。大堂接待、办公和电厅:该区域采用风机盘管+新风的空调形式。
3.地下车库按防火分区设置机械排烟(机械排风)系统、机械补风(机械送风)系统。防烟楼梯间设置加压送风系统，燃气锅炉房设置事故排风系统,根据燃气泄漏报警信号,启动事故排风。

首层空调水路平面图

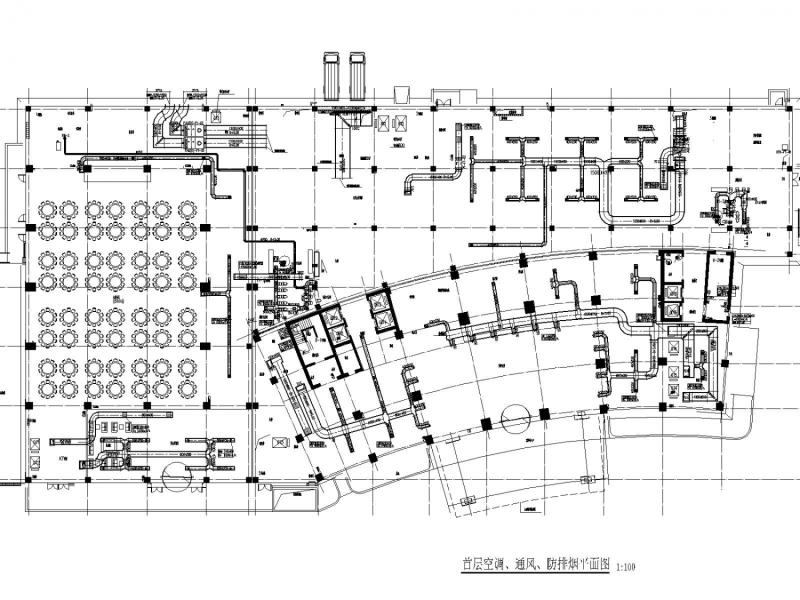

首层空调、通风、防排烟平面图

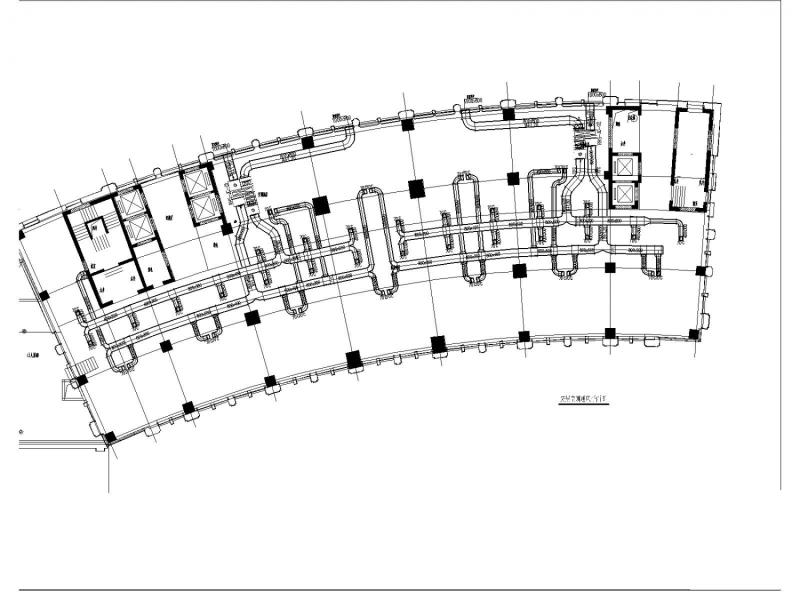

夹层空调通风平面图

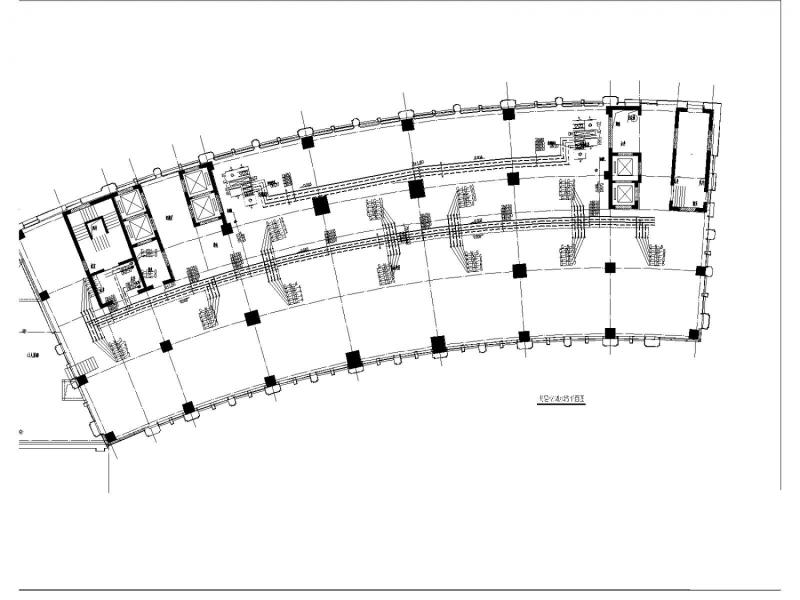

夹层空调水路平面图
