奥林匹克公园网球中心MBR污水处理系统投标CAD图纸

附件详情

该图纸为奥林匹克公园网球中心中水处理工程投标图纸,该工程采用MBR工艺,处理量为5吨/小时和10吨/小时(一体化膜装置),图纸主要包括污水处理站平面布置图、工艺流程图、污水处理系统平面布置图、管线 平面布置图 、设备间平面管线图及各剖面图、一体化膜生物反应器图纸、反应池图纸及中水池、膜反应池土建条件图 等,共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

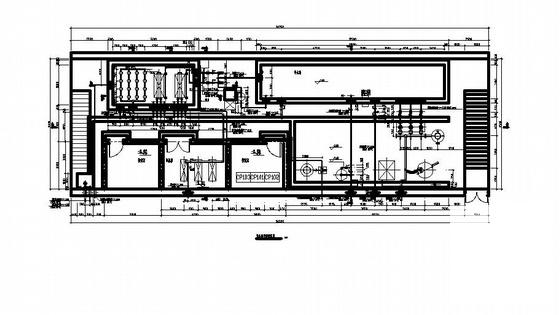

  • mbr污水处理系统 - 1
    mbr污水处理系统 - 1

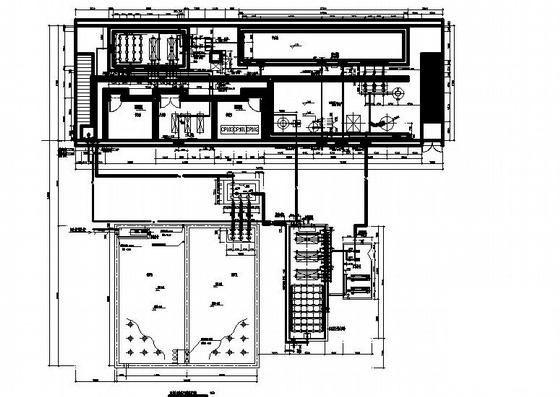

  • mbr污水处理系统 - 2
    mbr污水处理系统 - 2

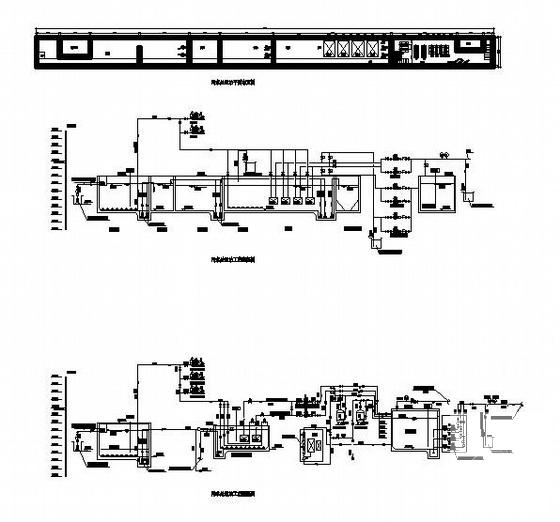

  • mbr污水处理系统 - 3
    mbr污水处理系统 - 3

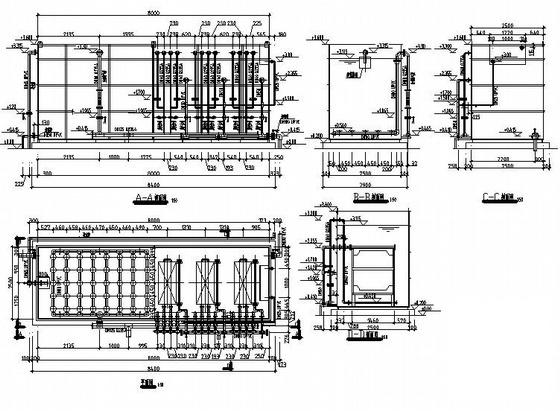

  • mbr污水处理系统 - 4
    mbr污水处理系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
