MBR工程工艺设计全套CAD施工图纸

附件详情

• 1.宝山镇设计说明
• 2.宝山镇污水处理站位置示意图

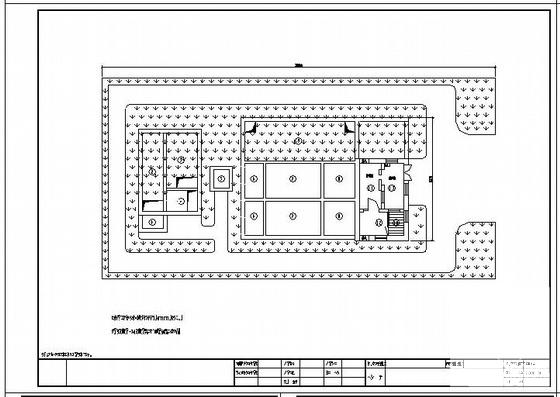

• 3.宝山镇厂区 平面布置图
• 4.宝 山 镇 高 程 图
• 5.宝山镇厂区外围管线平面总图
• 6.宝山镇预处理部分管线图
• 7.宝山镇预处理部分预埋件平面图
• 8.宝山部分预埋件剖面图
• 9.宝山镇主处理部分平面管线图
• 10.宝山镇主处理部分平面管线图剖面图
• 11.宝山镇主处理部分预埋件平面图
• 12.宝山镇主处理部分预埋件剖面图1-1剖面图
• 13.宝山镇主处理部分预埋件剖面图2-2，3-3剖面图

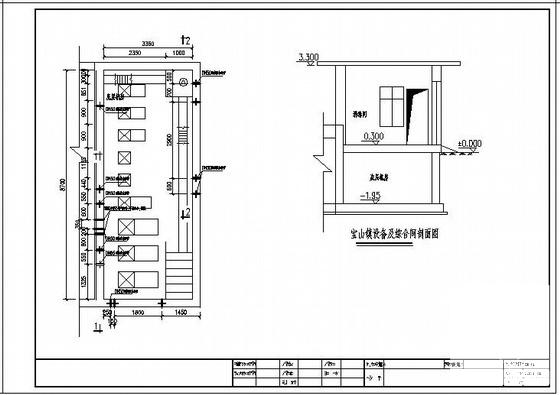

• 14.宝山镇设备及综合间平面图
• 15.宝山镇设备及综合间预埋件平剖图
• 16.宝山镇设备及综合间预埋件剖面图

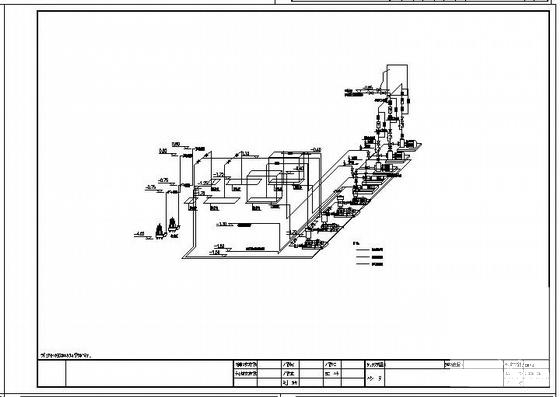

• 17.宝山镇管道系统图
