国内7150平米地上10层大厦空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7150平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 项目所在地:北京

附件详情

该项目为北京某大厦空调工程,地上十层,地下一层,总建筑面积约7150m2。该项目采用风冷模块冷热水机组作为建筑空调用冷源,夏季提供7/12℃空调冷冻水;采用市政供暖作为一次热源,经过板式换热器供给末端风机盘管。空调末端采用风机盘管加新风系统,气流组织为侧送下回和下送下回。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

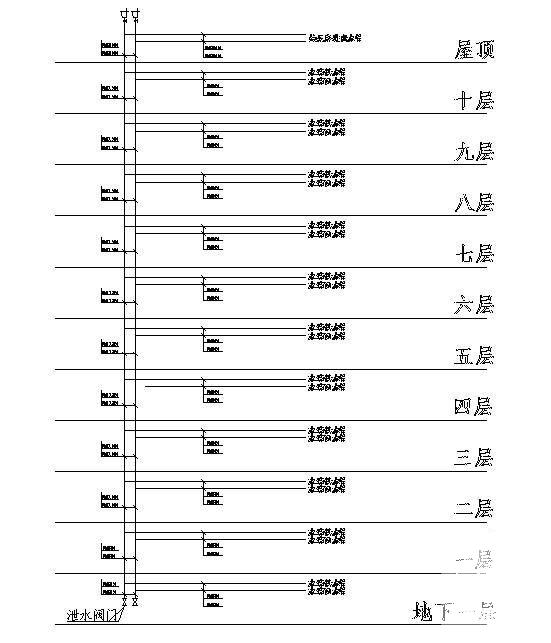

  • 国内7150平米地上10层大厦空调CAD施工图纸 - 1
    第 1 张图

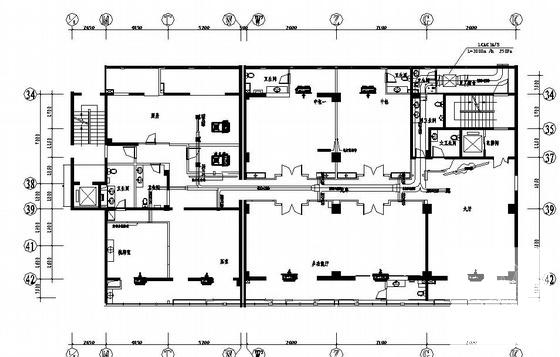

  • 国内7150平米地上10层大厦空调CAD施工图纸 - 2
    第 2 张图

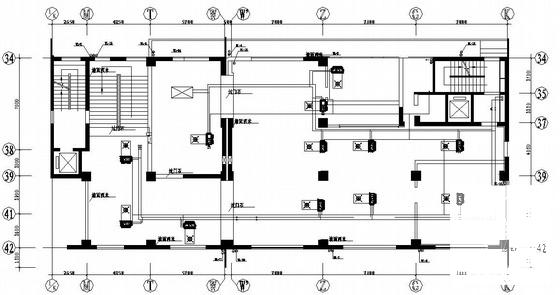

  • 国内7150平米地上10层大厦空调CAD施工图纸 - 3
    第 3 张图

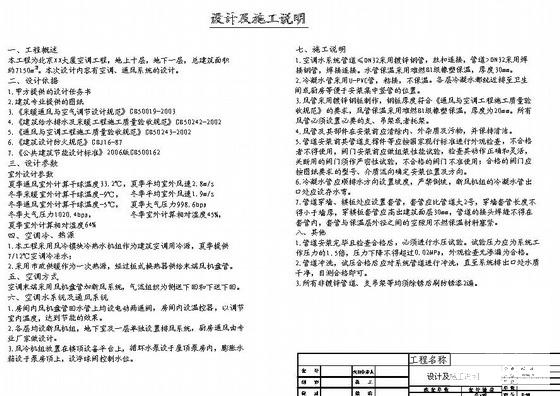

  • 国内7150平米地上10层大厦空调CAD施工图纸 - 4
