66945平米地上12层大厦空调通风施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：66945 平方米
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：42张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,其它
- 空调系统：全空气系统,空气-水系统
- 水系统：双管制,同程式
- 项目所在地：江苏
附件详情
该项目结构为框架十二层，建筑面积为66945m2 ，单位面积空调设计冷负荷为85.14W/m2 ，空调设计总冷负荷为5700Kw；单位面积空调设计热负荷为56.1W/m2 ，空调设计总热负荷为37600Kw。办公室及其它小房间的空调系统形式主要为风机盘管加新风系统；餐厅,大会议室等大房间及大空间采用全空气空调系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

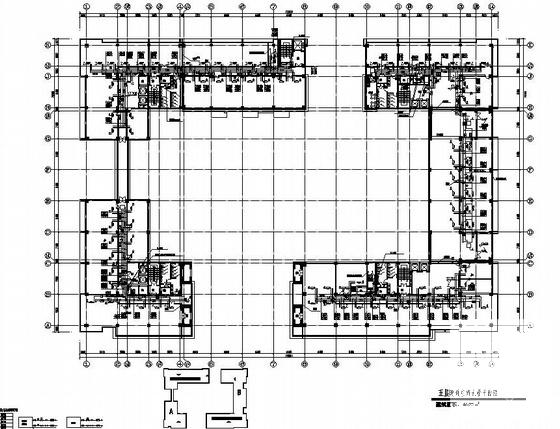

第 1 张图 -

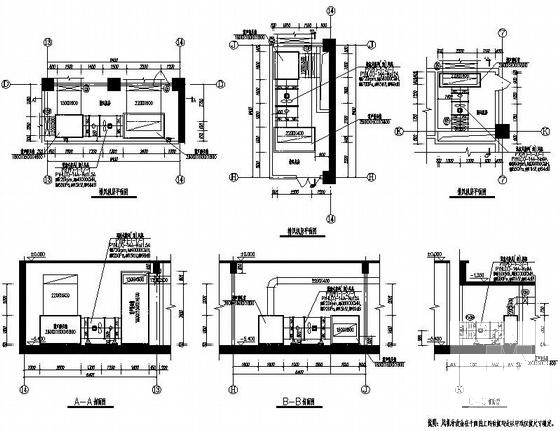

第 2 张图 -

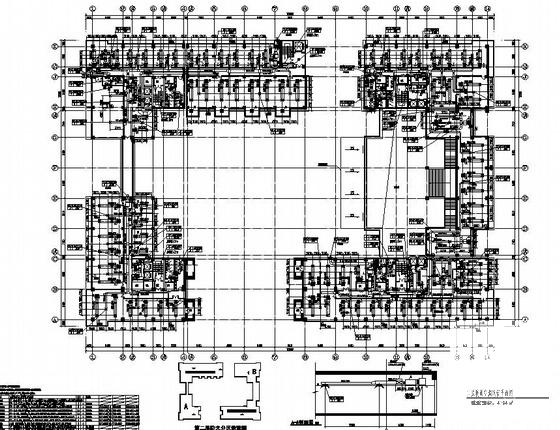

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：9.03 MB
- 收藏次数：0
-
文件名称：
附件-995858756607788555055.rar
