桁架收费站结构设计CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 参考图纸:17张
  • 设计年代:近代

附件详情

舟山某桁架收费站结构设计图
该资料为:舟山某桁架收费站结构设计图
该资料包含:
结构平、立面图、檩条布置图、屋面板布置图、屋面板及檐口铝板布置图、桁架详图、锚栓及定位板制作图、基础埋件平面定位图、基础埋件立面定位图共17张图纸。


措施项目清单计价表

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

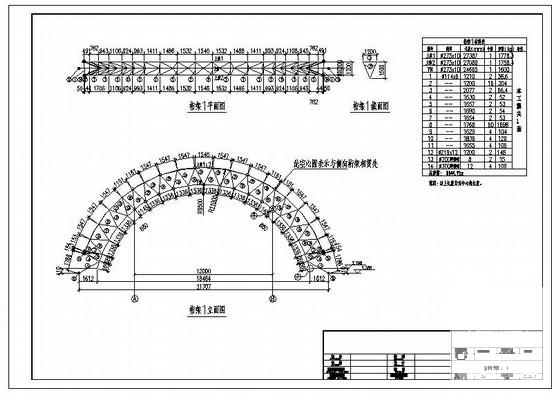

  • 收费站设计图纸 - 1
    收费站设计图纸 - 1

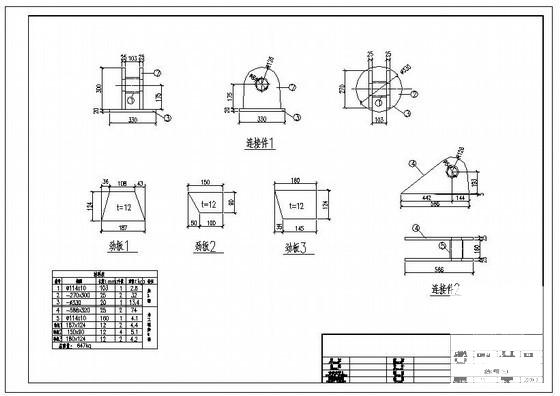

  • 收费站设计图纸 - 2
    收费站设计图纸 - 2

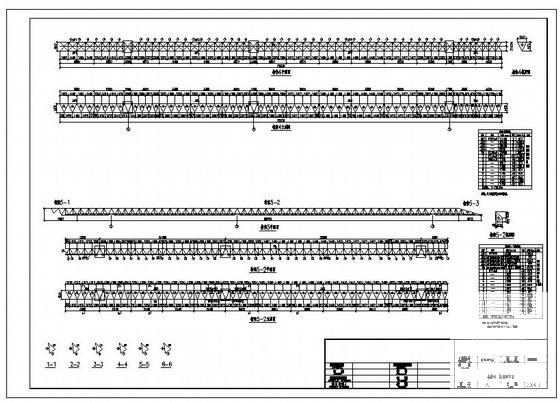

  • 收费站设计图纸 - 3
    收费站设计图纸 - 3

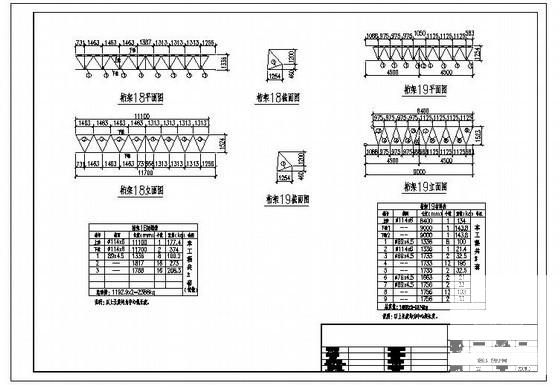

  • 收费站设计图纸 - 4
    收费站设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
