青州单层混凝土结构加气站建筑结构CAD图纸(高3米)

附件详情

青州某加气站建筑结构图
该资料为青州某加气站建筑结构图
工程建筑设计结构形式:混凝土结构
层数:1层
高度:3.3米
屋顶形式:坡屋顶,2%排水坡度
基本尺寸:5.4米*29米
该资料包含:设计说明、平面图、立面图、剖面图、基础图、结构配筋图、屋盖结构布置图、 节点详图


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

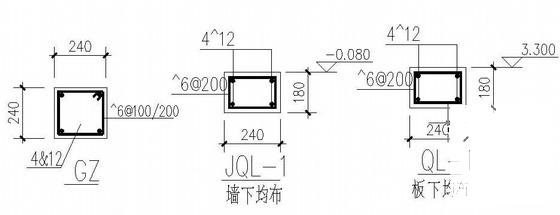

  • 混凝土建筑结构 - 1
    混凝土建筑结构 - 1

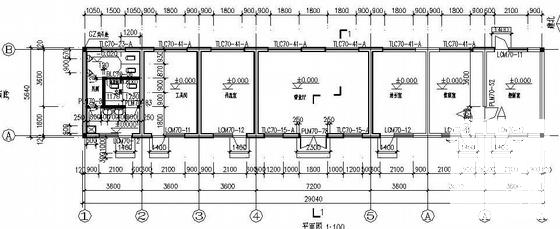

  • 混凝土建筑结构 - 2
    混凝土建筑结构 - 2

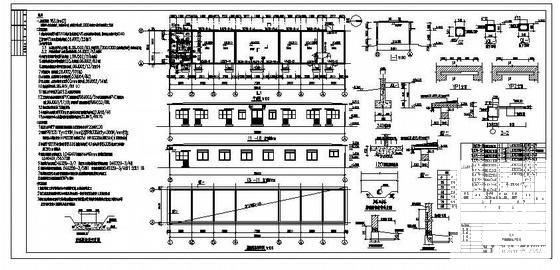

  • 混凝土建筑结构 - 3
    混凝土建筑结构 - 3
以上是部分截图,请下载附件后查看完整高清内容
