一份砌体结构加气站结构CAD施工图纸（罩棚钢结构网架结构）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢结构
• 钢结构：门式刚架,网架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.40kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目是汽车加气站工程站房项目，砌体结构，单层，层高4.000m，墙下条形基础，计算程序采用上海交通大学空间结构研究室龚景海博士编制的空间结构设计系统SSCAD3.5，抗震设防烈度是7度。
包括：砌体 结构设计说明 ，基础平面布置图及详图，板配筋图及详图，罩棚平面图，网架设计说明，网架平面图，网架上、中、下弦安装图，网架支托安装图，柱脚平面布置图及详图，罩棚基础 平面布置图 及详图，钢 结构设计说明 ，设备罩棚构件布置图及柱间支撑详图，设备罩棚基础图等共计27张图。
4月。

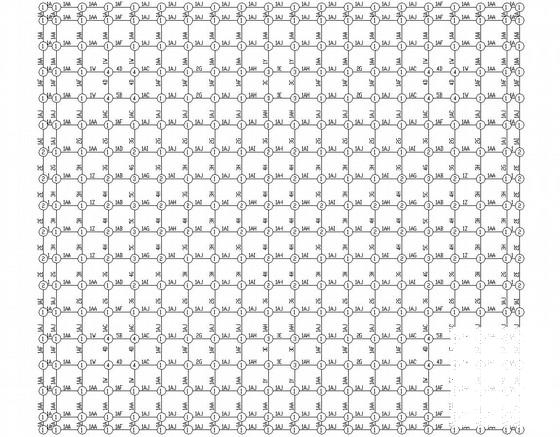

网架上弦安装图

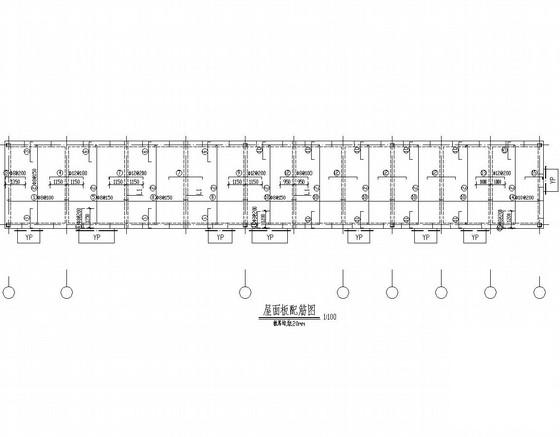

屋面板配筋图

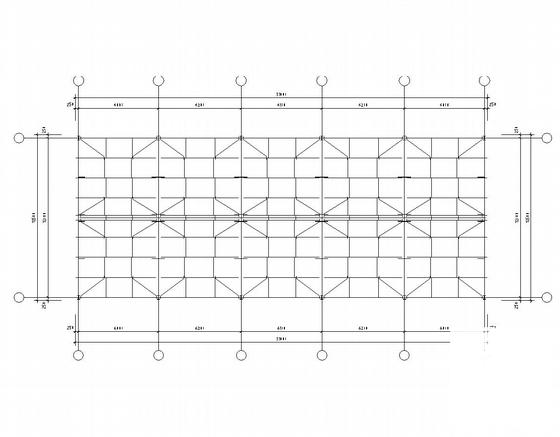

屋面檩条拉条布置图

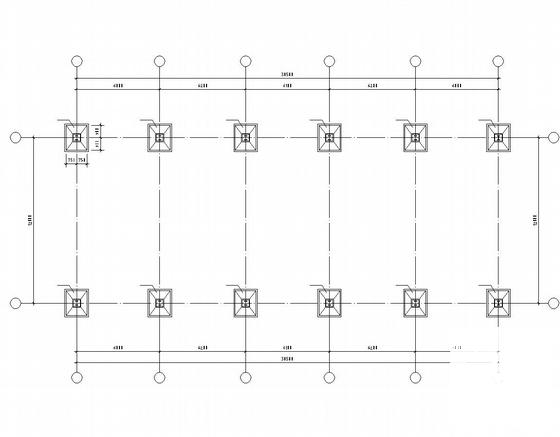

平面布置图

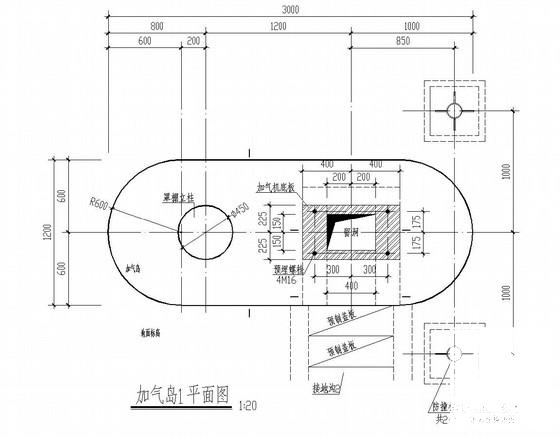

加气岛1平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
