9000平米地上10层酒店空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:9000平方米
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,同程式,异程式
  • 项目所在地:广东

附件详情

本建筑位于广州市,总建筑面积为9000m2。一层为大堂、商务中心,层高4.5m;二层为中餐厅、包间、中餐操作间大堂上空等,层高4.5m;三层为客房、会议中心,层高4.5m;四-十层为标准客房,层高3.3m。根据使用需要,选取水冷螺杆式冷水机组二台,空调冷冻水系统立管采用同程供回方式,冷却水采用双管异程供回方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

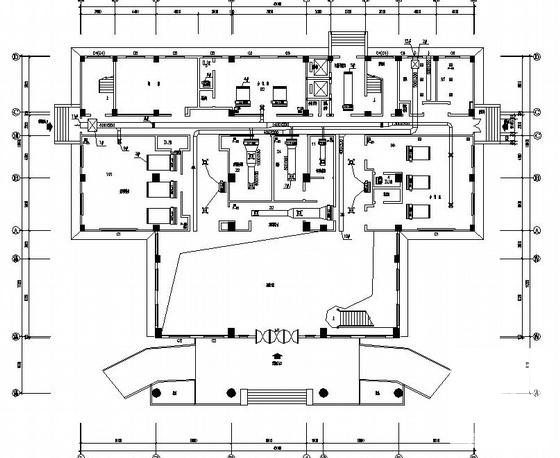

  • 酒店施工图纸 - 1
    酒店施工图纸 - 1

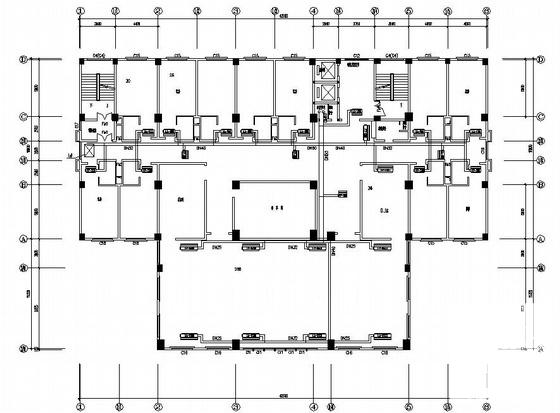

  • 酒店施工图纸 - 2
    酒店施工图纸 - 2

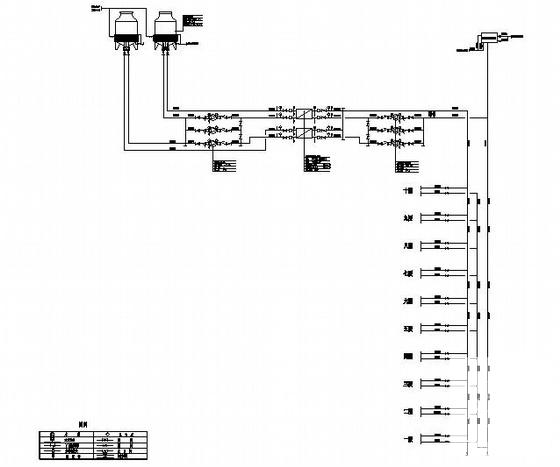

  • 酒店施工图纸 - 3
    酒店施工图纸 - 3

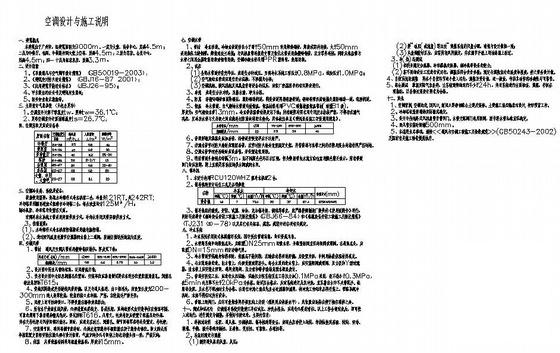

  • 酒店施工图纸 - 4
    酒店施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
