高层酒店高大模板支立施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:梁板模板支撑高度较高,最大部位达到12m

附件详情

  • 一、 项目概要
  • 二、 施工部署
  • 三、 主体结构高大模板支立施工方法
  • 四、 模板的拆除施工方法
  • 五、 质量管理网络图
  • 六、 安全管理网络图
  • 七、 质量、安全保证措施
  • 八、 应急预案

附件详情

总建筑面积S=37716.0m2。其中地下部分建筑面积=7350m2,地上部分建筑面积S=30366m2。地上19层、地下一层。建筑设计结构形式为框架剪力墙结构。

工程结构为钢筋混凝土框剪结构,设计使用年限100年,抗震设防烈度七度。

施工顺序:一层结构混凝土浇筑→二层顶板(三层结构平面)模板支撑搭设→二层柱模板支立→二层柱混凝土浇筑→三层结构平面梁板模板支立→三层结构平面梁、板钢筋绑扎→三层结构平面梁、板混凝土浇筑。

每层结构模板支撑均采用钢管搭设,钢管连接均用铸铁扣件连接。承重横杆和立杆连接采用双扣件。各梁底均按照计算书设置承重立杆(除梁底二侧立杆外增加的承重立杆)。梁底横杆与立杆连接均设置双扣件连接。
主梁模板采用18厚机制多层板作面板,梁底设方木作围檩,梁侧模设方木作内围檩、方木作外围檩,梁底除二侧立杆外另增加承重立杆,增
加的承重立杆必须按照1.5m步距设纵横向的横杆与整体支撑连接。梁侧设对拉螺栓。
次梁模板采用18厚机制多层板作面板,梁底设方木作围檩,梁侧模设方木作内围檩、方木作外围檩。梁侧设对拉螺栓。
现浇板模板采用18厚机制多层板作面板,板底设方木支撑,方木支撑搁置在钢管横杆上。
该项目局部共享空间的梁板模板支撑高度较高,最大部位达到12m,施工设计采用钢管搭设模板支撑,钢管纵横向间距为800mm,步距为1.5m。按照规范设置竖向剪刀撑和水平剪刀撑。支撑底部为钢筋混凝土地下室底板,不需要进行支撑基础强度验算。在梁底按照计算结构还设置承重立杆,具体做法见附图。
高支模
..........................

主体结构模板支撑布置平面图.dwg
主体结构顶板模板支撑立面图.dwg
共享空间主梁模板支立详图.dwg
共享空间次梁模板支立详图.dwg
共80余页


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

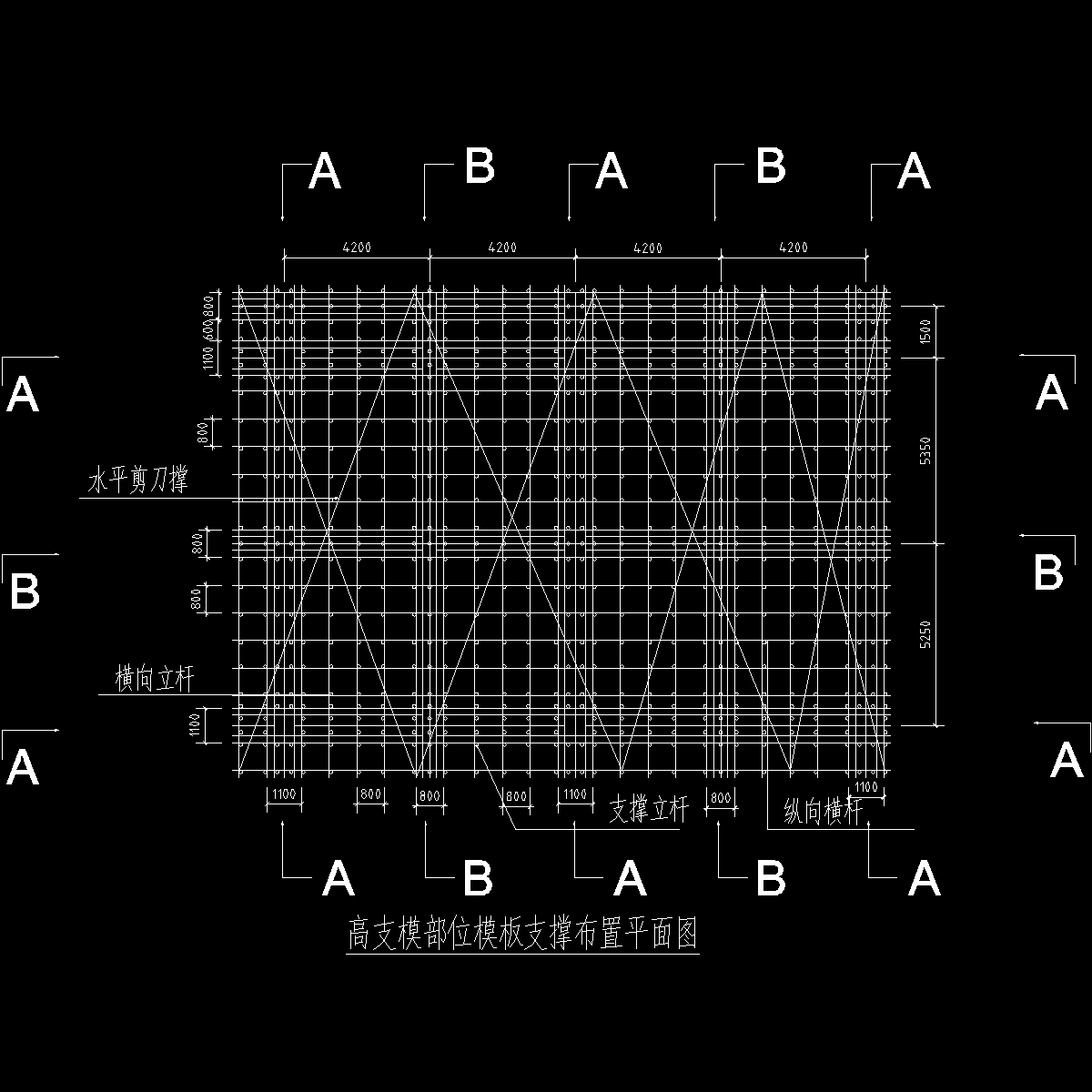

  • 主体结构模板支撑布置平面图.dwg
    主体结构模板支撑布置平面图.dwg

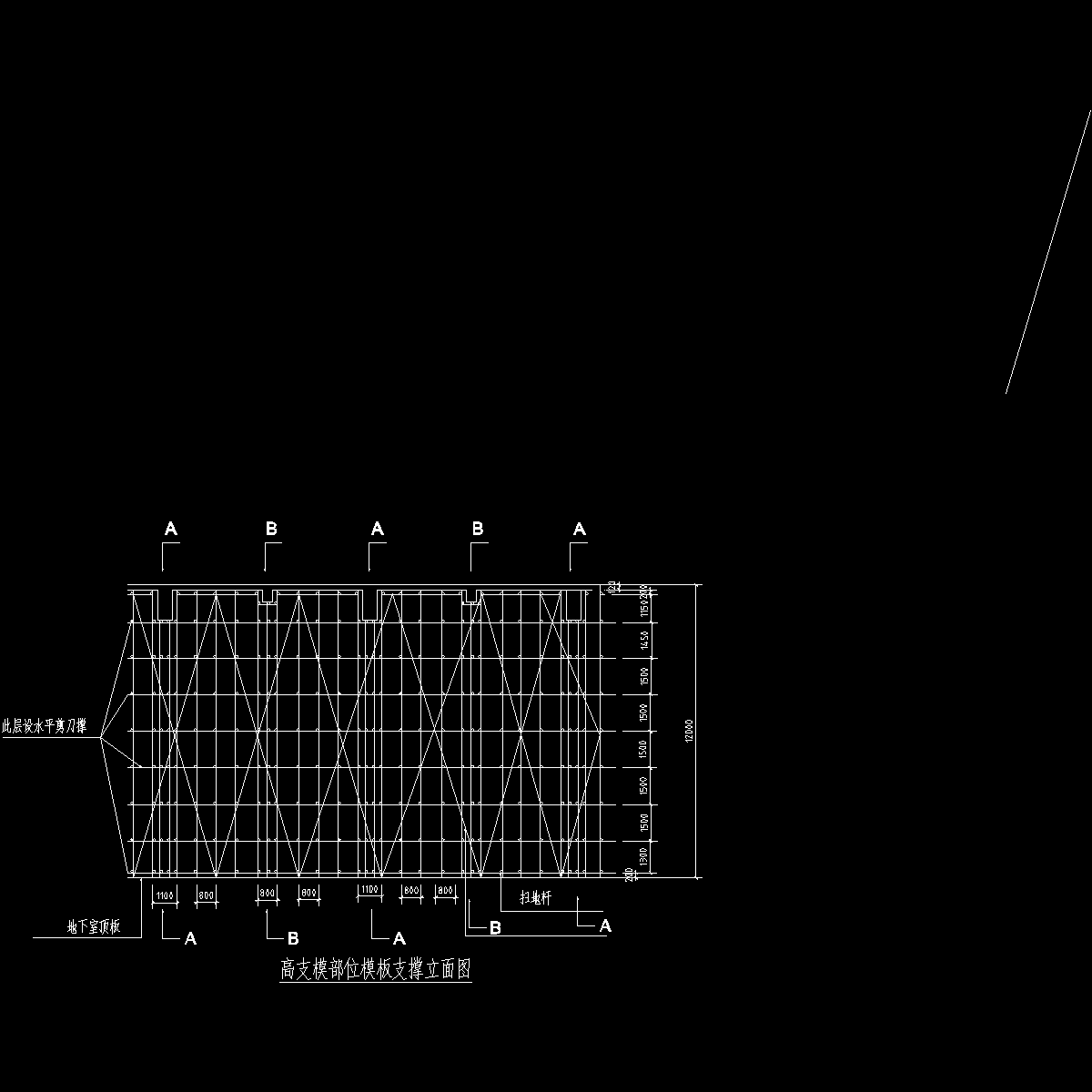

  • 主体结构顶板模板支撑立面图.dwg
    主体结构顶板模板支撑立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
