高大模板施工方案(附计算书、CAD图纸)

[复制链接]

0

主题

0

帖子

955

积分

超级版主

Rank: 8Rank: 8

积分
955
发表于 2021-1-28 21:06:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 目 录
  • 一、编制依据 2
  • 二、项目概要 2
  • 三、模架体系搭设方案及材料要求 3
  • 四、施工准备 7
  • 五、模板施工操作工艺 9
  • 六、后浇带模板的处理 12
  • 七、构造要求 12
  • 八、混凝土浇筑施工要求 14
  • 九、模板的拆除 14
  • 十、质量标准 15
  • 十一、质量保证措施 16
  • 十二、成品保护 17
  • 十三、安全保证措施 18
  • 十四、环境保护措施 20
  • 十五、应急组织机构和应急措施 20
  • 十六、其它说明 24
  • 十七、计算书 24

附件详情

本方案内容主要有详细的模板搭设施工工艺、质量、安全、环保、应急预案等附有梁板及支撑体系的计算书和CAD图纸。
……
二、项目概要
1、工程名称:改扩建工程
2、总建筑面积约110000m2,钢筋混凝土框架结构。
4、高大模板支模范围及工程特点:中厅部位(长度23.6m)与(长度13.5m)间, -0.050m到22.15m,22.15m到38.35m间的模板支撑等其它高于8m小于22.20m的模板支撑方案。
……
五、模板施工操作工艺
1、板模板施工顺序:混凝土浇注完成后→地基处理→铺设立杆垫板→弹线、拉线,固定立杆→架体搭设→验收架体→抽查区段预压→预压合格→绑扎钢筋→浇注混凝土
2、梁模板施工
工艺流程:放线→梁下支撑→安装梁底模板→绑扎钢筋→安装梁侧模板→初验→报验→浇注混凝土
……
7、架体拉结点设置
该项目架体拉结点采用钢管与建筑结构相抱。如遇无柱时在楼板或梁上预埋φ22与支撑架体拉结牢固。
为了保证楼板承载力,在高支模所在层砼浇筑之前,不得拆除地下一层、地下一层模板支撑体系。
8、预埋件、预留洞
⑴、对该项目的预埋件,在施工前应和安装图详细核对无误后方能进行施工。
⑵、在模板或钢筋骨架上画出预埋件的标高、几何尺寸和位置。
⑶、预埋件四角留小洞用钉子固定在模板上。
⑷、砼浇捣时,要派专人对预埋件、预留洞进行检查和校正。确保埋件和预留洞口的准确。
……

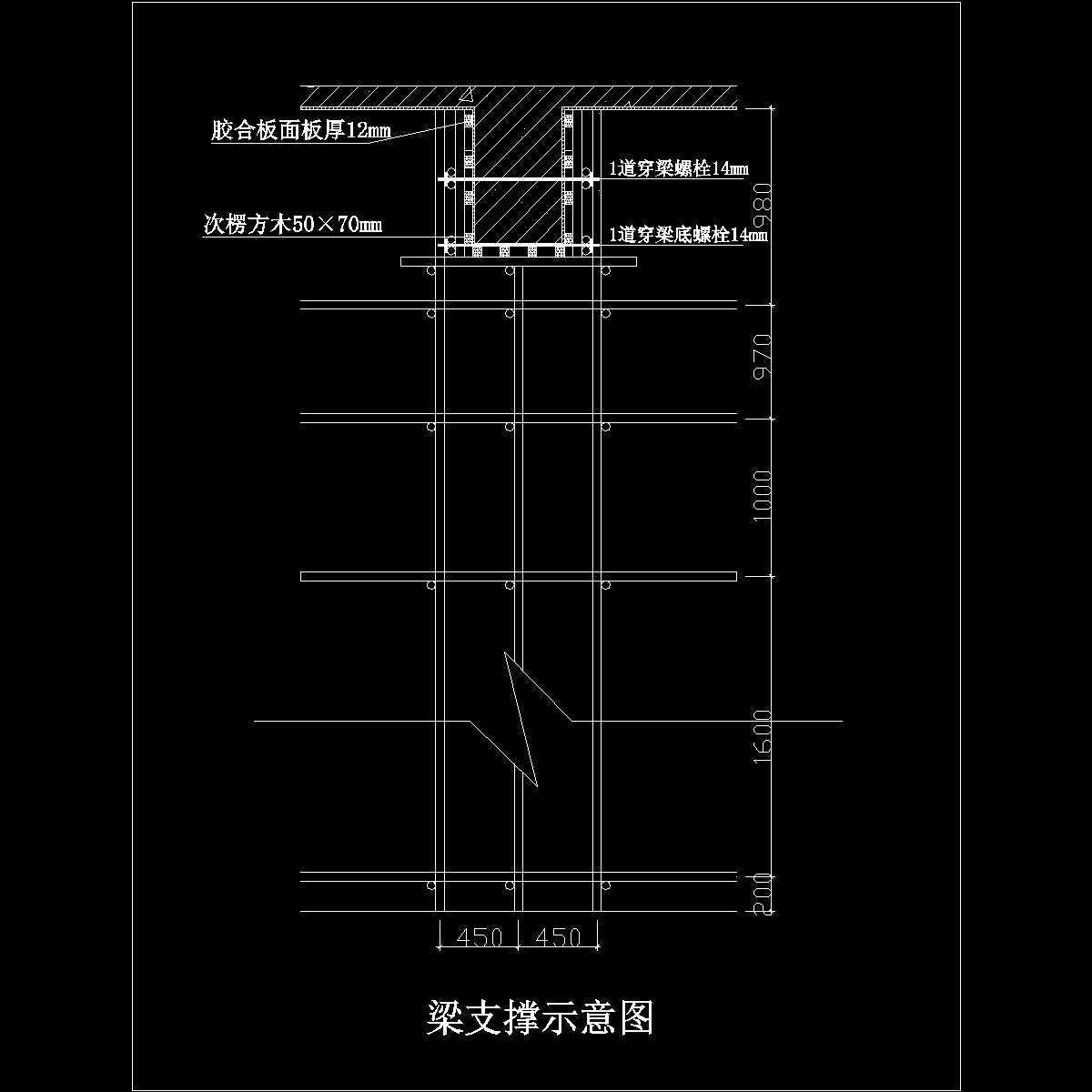

共44页,附有详细计算书和CAD图

附图三.dwg
附图三.dwg

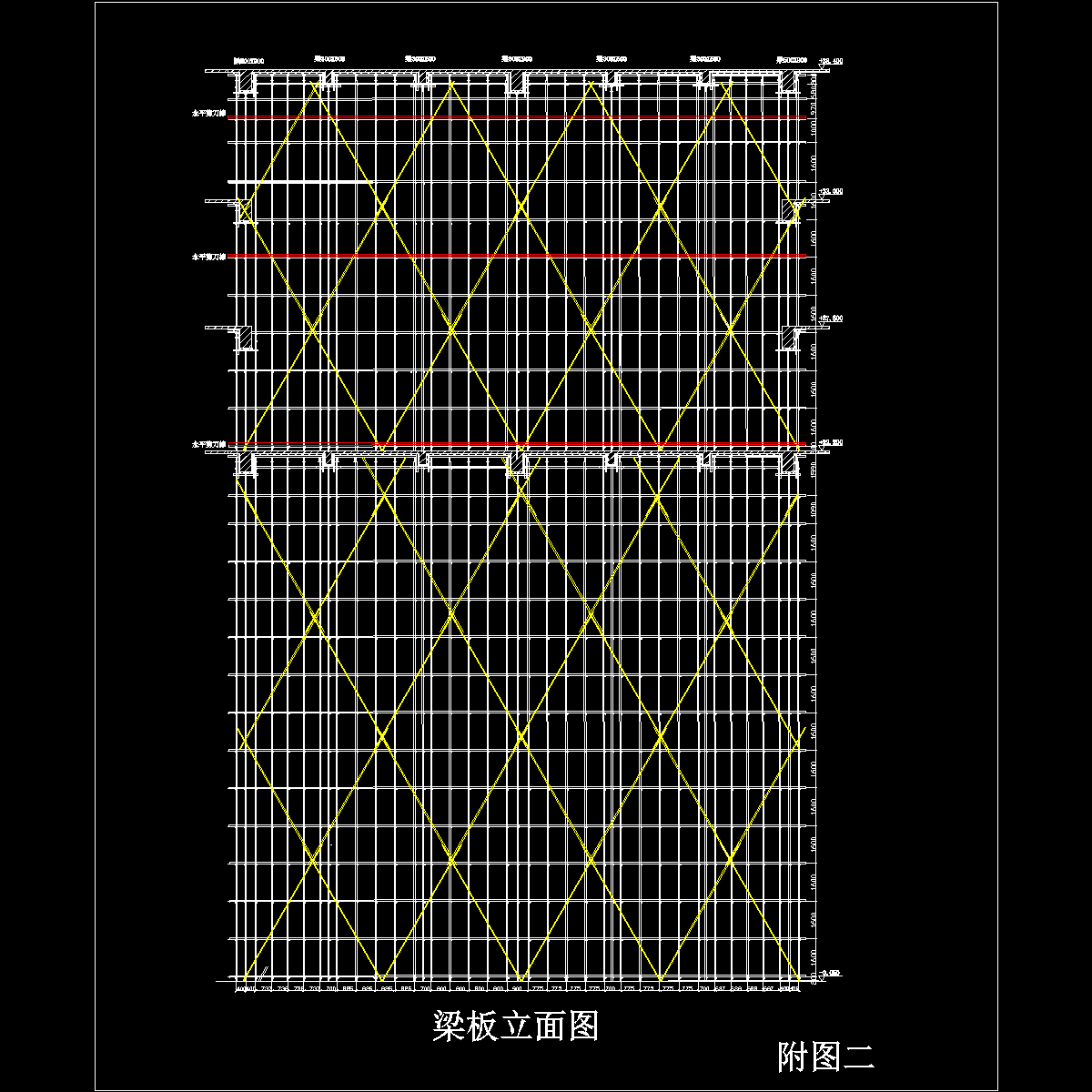

附图二.dwg
附图二.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewc0c02sccswff0s.rar

790.19 KB
