商业中心网架工程结构设计施工CAD图纸(7度抗震)

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架,网壳
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

长春某中心网架工程结构图
该资料为:长春某中心网架工程结构图
本网架结构为螺栓球节点正放四角锥柱面网壳结构.支承形式为上弦支撑。网架上为铝合金骨架玻璃采光顶。
该资料包含:
设计总说明、网架整体布置图、网架上弦布置图、网架下弦布置图、网架腹杆布置图、网架材料表、支座详图、网架支托布置图及详图、网架螺栓球详图、采光顶骨架布置图、采光顶布置图共19张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

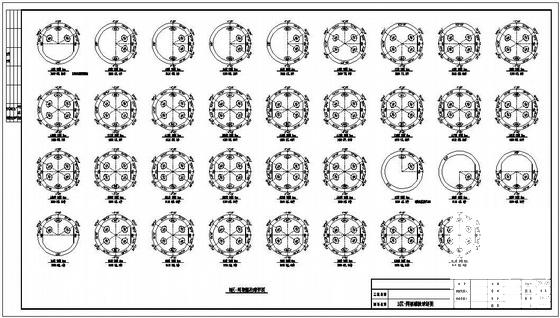

  • 工程结构抗震设计 - 1
    工程结构抗震设计 - 1

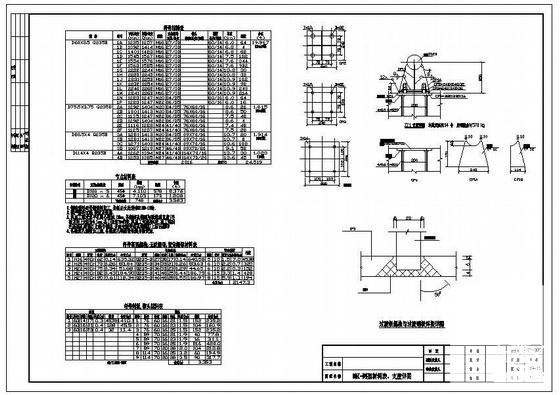

  • 工程结构抗震设计 - 2
    工程结构抗震设计 - 2

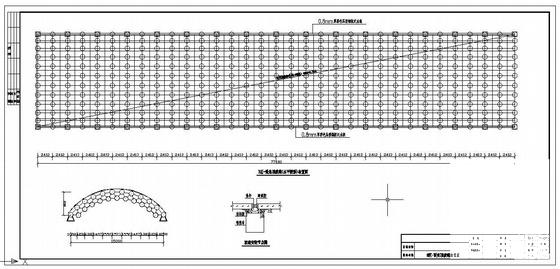

  • 工程结构抗震设计 - 3
    工程结构抗震设计 - 3

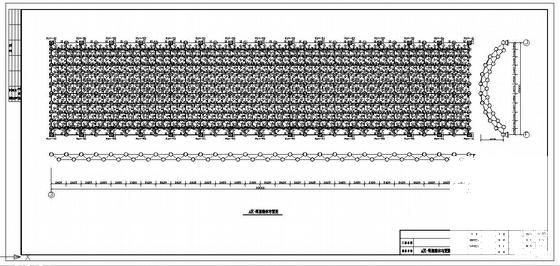

  • 工程结构抗震设计 - 4
    工程结构抗震设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
