网架结构加油站结构设计施工CAD图纸(7度抗震)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:9张

附件详情

该资料包含: 结构设计说明 ,网架平面布置图,网架上弦平面布置图,网架下弦平面布置图,网架腹杆平面布置图,材料表,网架上弦檀托 平面布置图 ,屋面檩条布置及排水平面图
共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

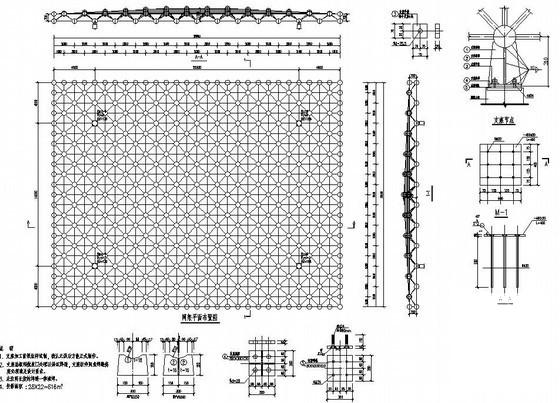

  • 加油站网架结构设计 - 1
    加油站网架结构设计 - 1

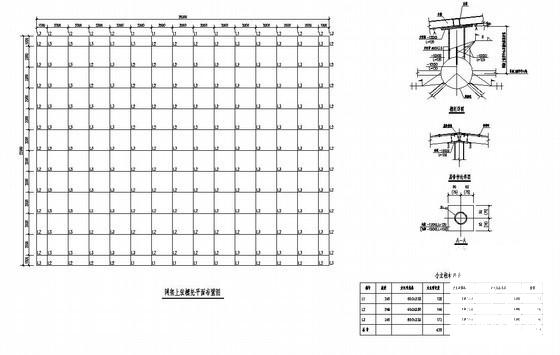

  • 加油站网架结构设计 - 2
    加油站网架结构设计 - 2

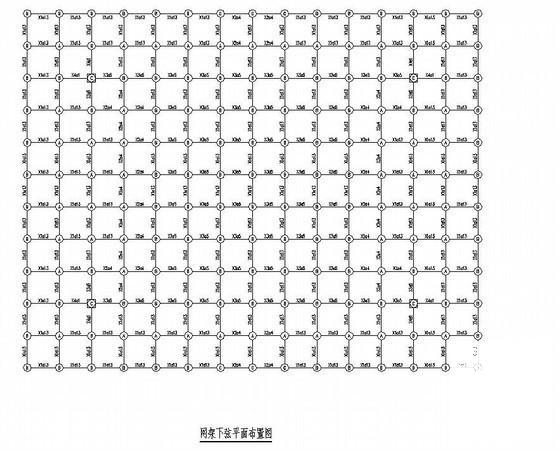

  • 加油站网架结构设计 - 3
    加油站网架结构设计 - 3

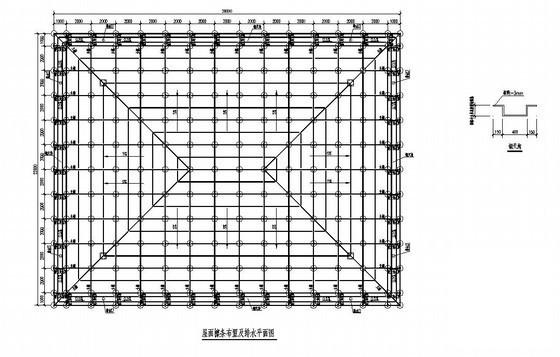

  • 加油站网架结构设计 - 4
    加油站网架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
