3层框架结构招待所建筑方案设计CAD图纸

  • 工程设计年代:近代-09
  • 图纸设计深度:方案
  • 建筑高度(米):12.900
  • 建筑层数:3

附件详情

该资料为:某三层招待所建筑方案图

建筑设计结构形式为:框架结构
层数为:3层
高度为:12.900米

这份参考资料包括各层建筑平面,立面,剖面图, 楼梯详图 ,共7张图纸。

设计功能包括:标准间,棋牌室,食堂,中餐厅,活动室,中庭,进水平台等。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

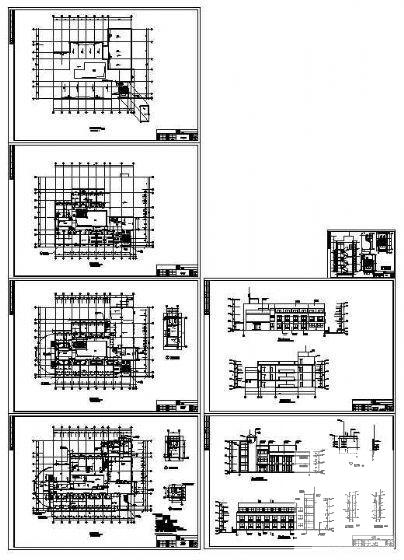

  • 建筑方案设计图纸 - 1
    建筑方案设计图纸 - 1

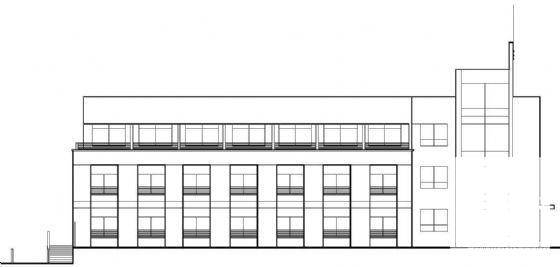

  • 建筑方案设计图纸 - 2
    建筑方案设计图纸 - 2

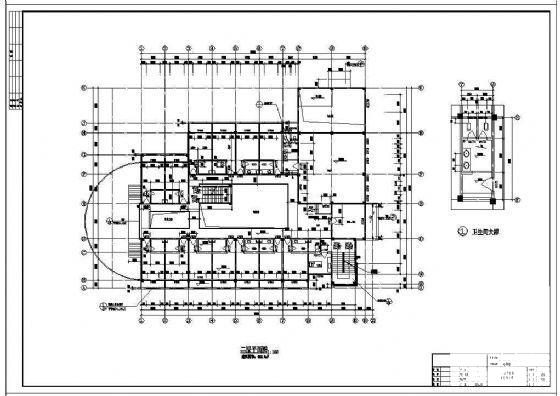

  • 建筑方案设计图纸 - 3
    建筑方案设计图纸 - 3

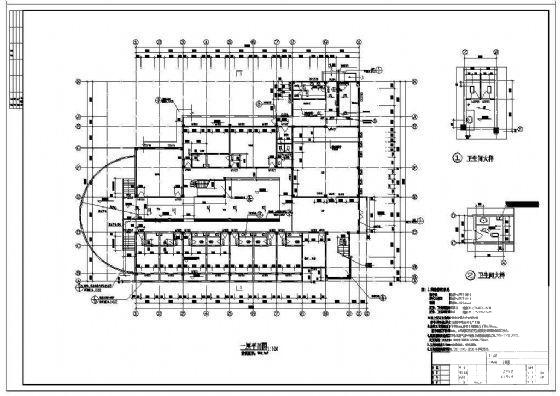

  • 建筑方案设计图纸 - 4
    建筑方案设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
