带气楼轻钢厂房结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:24m
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

某带气楼轻钢厂房结构设计图
该资料为:某带气楼轻钢厂房结构设计图
该资料包含:
结构说明、刚架图、基础 平面布置图 、柱配筋图、锚栓定位图、立面构件布置图、气楼檩条布置图、屋面支撑布置图、屋面檩条布置图共8张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

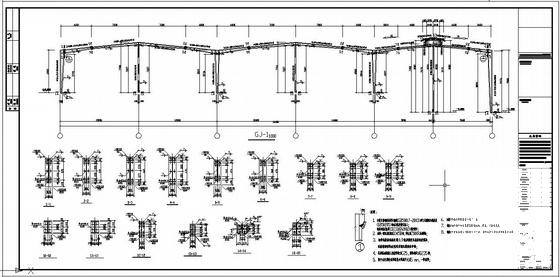

  • 轻钢结构厂房施工图 - 1
    轻钢结构厂房施工图 - 1

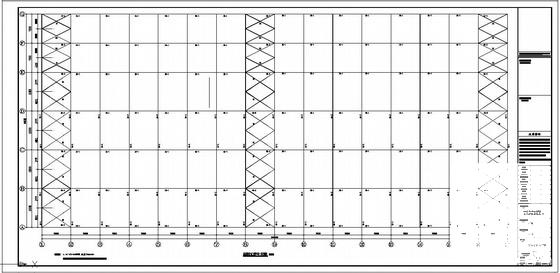

  • 轻钢结构厂房施工图 - 2
    轻钢结构厂房施工图 - 2

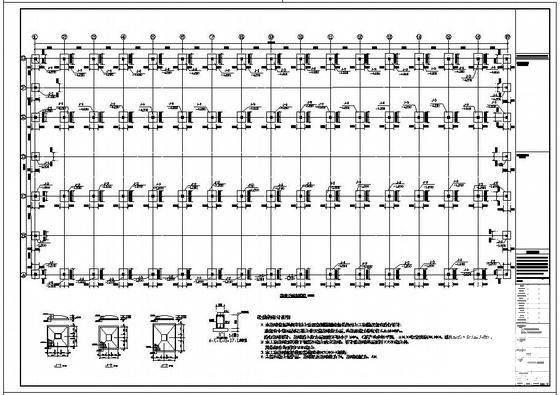

  • 轻钢结构厂房施工图 - 3
    轻钢结构厂房施工图 - 3
  • 轻钢结构厂房施工图 - 4
    轻钢结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
