钢结构玻璃穹顶结构施工CAD大样图

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该项目位于云南昆明,为玻璃穹顶项目,采用空间框架结构,抗震设防烈度为8度。

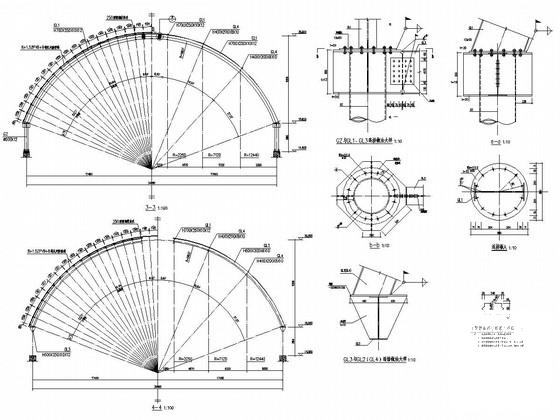

该资料包含:钢 结构设计说明 ,玻璃穹顶柱脚ZJ布置图,柱脚大样图,玻璃穹顶结构平面布置图,钢梁连接做法大样图,玻璃穹顶避雷带布置图等共计5张图。
分享投稿时间:近几年

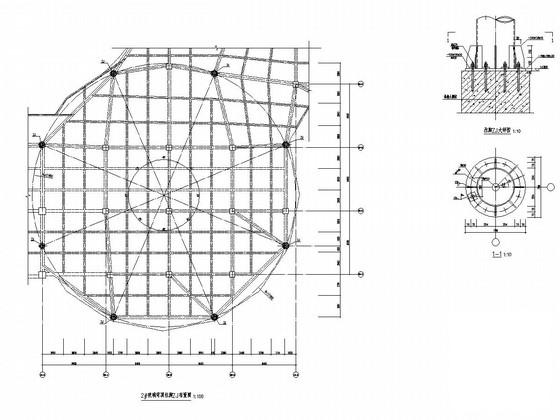

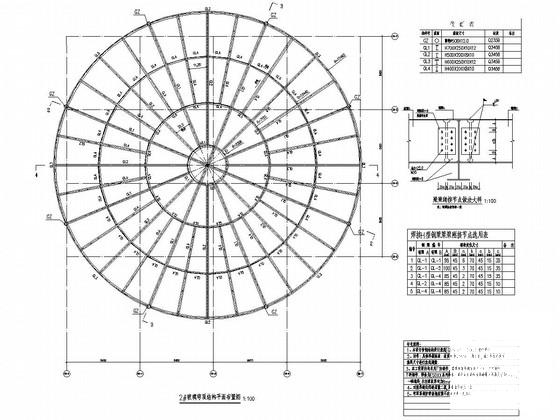

2#玻璃穹顶结构平面布置图

做法大样

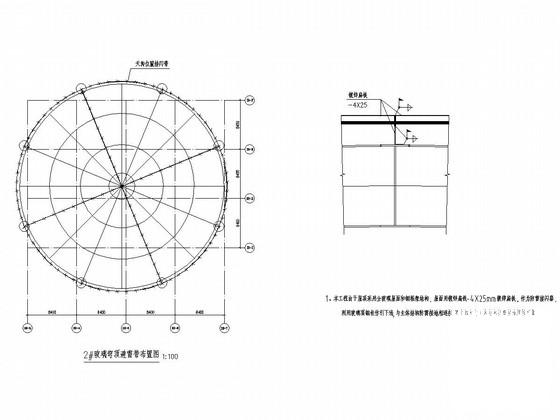

2#玻璃穹顶避雷带布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
