5层综合楼玻璃幕墙钢结构施工CAD大样图

  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 参考图纸:20张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙
  • 幕墙支承结构:点支承幕墙

附件详情

深圳某综合楼玻璃幕墙钢结构施工图。
该资料包含:设计说明、门头大样图、玻璃雨蓬平面分格图、玻璃雨蓬钢架布置图、雨蓬平面分格图、雨蓬钢架布置图、观光玻璃罩立面及平面图、点式玻璃幕墙平面分格图、屋顶钢架布置图、 节点详图 共计20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

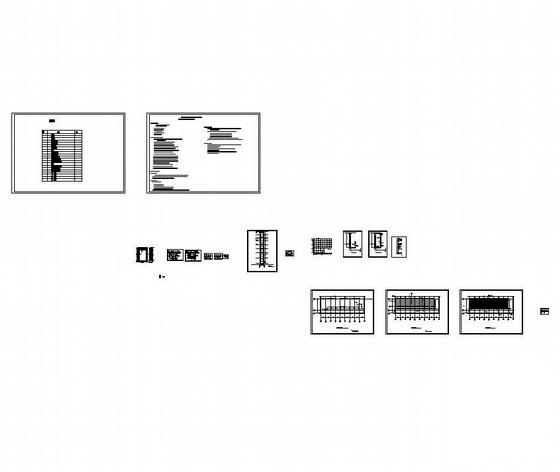

  • 钢结构结构施工 - 1
    钢结构结构施工 - 1

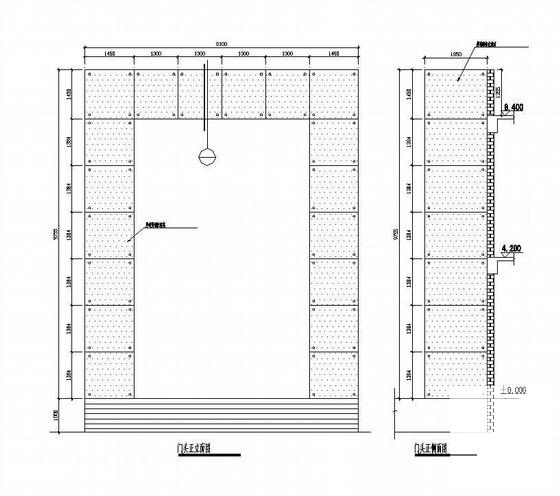

  • 钢结构结构施工 - 2
    钢结构结构施工 - 2

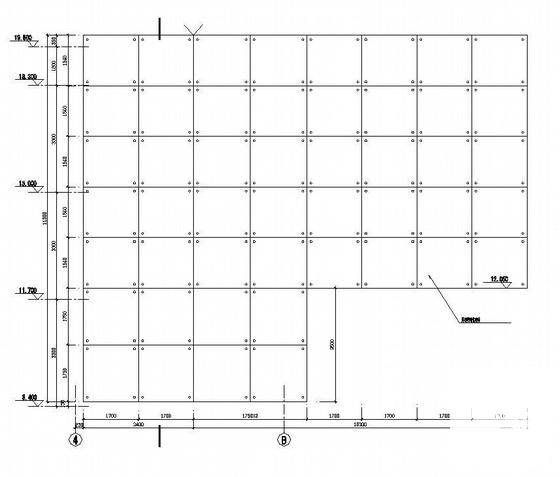

  • 钢结构结构施工 - 3
    钢结构结构施工 - 3

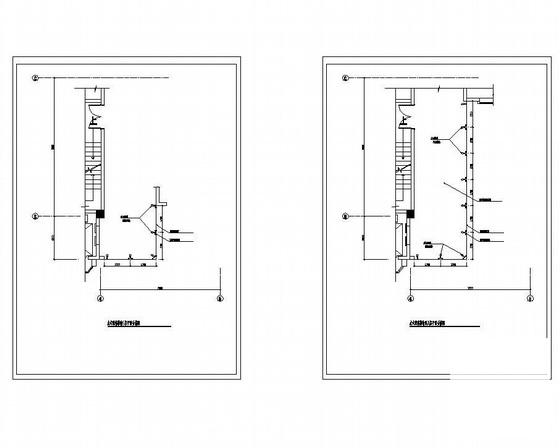

  • 钢结构结构施工 - 4
    钢结构结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
