框架结构与钢结构组合厂房出货区结构施工CAD图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :桩基础
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目是工程出货区项目,基础采用预应力混凝土管桩,该资料包含:桩位图,承台图,一层梁板图,短柱布置图,锚栓平面布置图,钢梁 平面布置图 ,檩条布置图,预埋件布置图,柱脚螺栓详图,结构详图等共计3张图。
分享投稿时间:近几年11月。

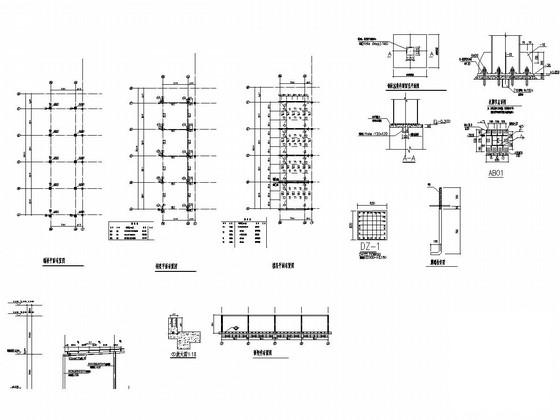

上部结构图

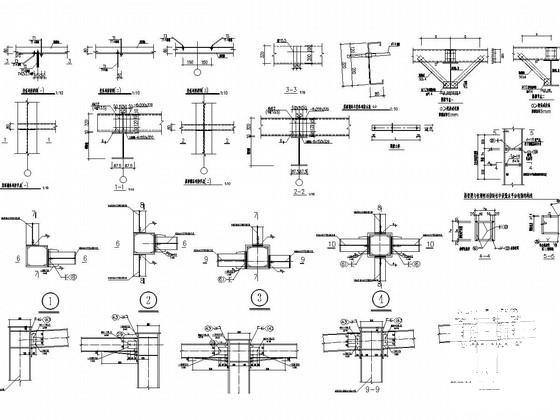

结构详图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

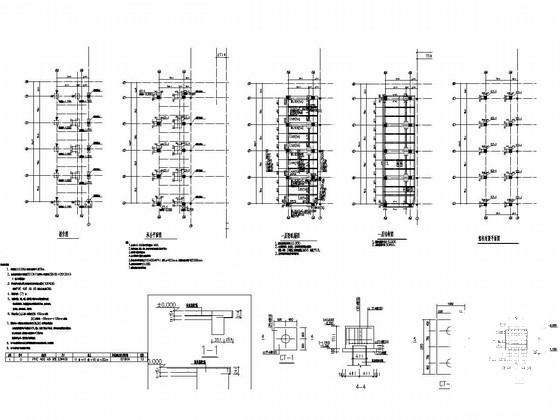

  • 钢结构厂房施工图纸 - 1
    钢结构厂房施工图纸 - 1
  • 钢结构厂房施工图纸 - 2
    钢结构厂房施工图纸 - 2
  • 钢结构厂房施工图纸 - 3
    钢结构厂房施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
