11224平米电力局6层办公楼空调施工平面CAD图纸

附件详情

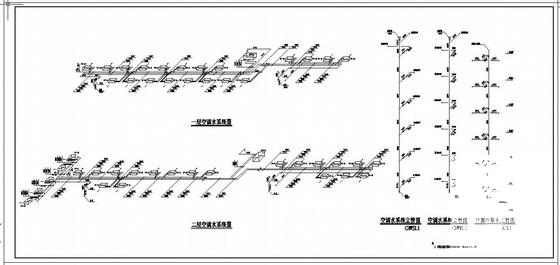

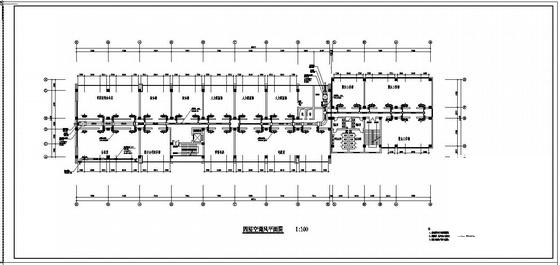

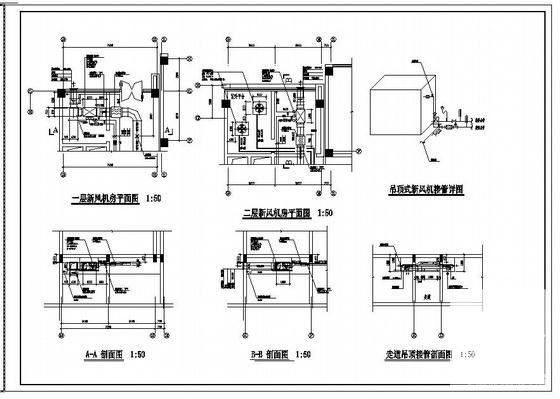

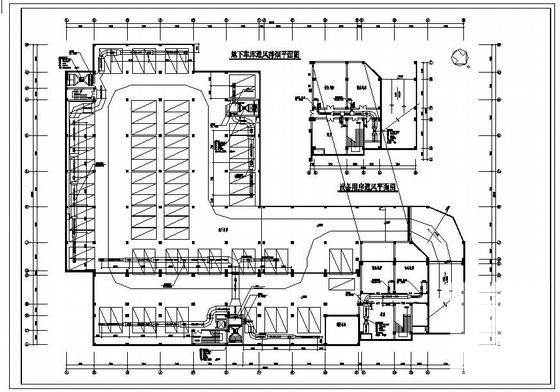

综合办公楼主要功能为办公、会议。建筑面积总面积为11224m2，地上六层，地下一层。按设计要求给予空调设计，并满足其新风舒适要求。本大楼一至六层办公室、会议室、门厅均采用风机盘管加独立新风空调系统，其中门厅部分采用高静压型风机盘管卧式暗装，办公、会议室部分采用标准型风机盘管卧式暗装。新风机均设计选用吊装式新风机。二层计算机中心机房采用机房专用空调机。该项目空调水系统为封闭式系统，由安装于楼顶机房屋面的膨胀水箱补水定压。各层空调水系统均采用水平同程式布置，空调水系统立管采用垂直异程式布置。各层空调水系统均采用水平同程式布置，空调水系统立管采用垂直异程式布置。冷冻站设置五台风冷冷（热）水热泵机组集中安装于大楼七层屋面，夏季为小区提供空调7/12°C 冷冻水，冬季提供45/40°C 空调热水。空调水系统循环泵与主机一一对应，另设备用泵一台。
