办公楼中央空调施工全套CAD图纸

附件详情

采用风冷热泵+新风的制冷模式,其中风冷热泵机组为模块化机组,采用分区制冷。
5. 空调形式
夏季:风冷冷水机组+末端设备
冬季:蒸汽+汽水热交换器+末端设备
5.1 整个大厦采用一个独立模块化风冷冷水机组,
空调主机采用LSF2700M风冷冷水机组(共9个模块),
放于四层顶面。末端采用吊顶式、立式变风量空调
器及风机盘管,裙楼部分区域配有适量新风,新风由
六排管变风量空调器新风口提供,新风口装有调节
阀便于新风量大小调节。考虑二层餐厅有窗户,
故不另设排风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 中央空调施工图纸 - 1
    中央空调施工图纸 - 1
  • 中央空调施工图纸 - 2
    中央空调施工图纸 - 2

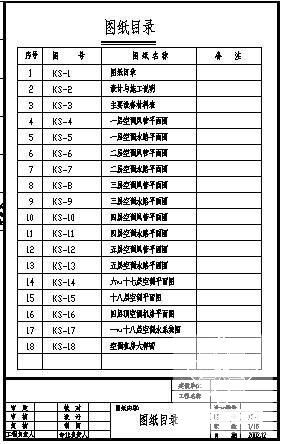

  • 中央空调施工图纸 - 3
    中央空调施工图纸 - 3

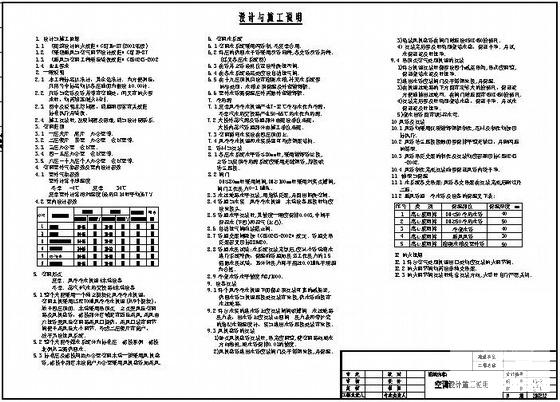

  • 中央空调施工图纸 - 4
