第二节 项目概要
工程;属于结构剪力墙结构;地上9层;建筑高度:30m;标准层层高:2.9m ;总建筑面积约10000平方米
第三节 安装方案
1、施工前的准备工作:
登高架设作业人员等特种作业人员,必须按照国家有关规定,经过专门的安全作业培训,并取得特种作业操作资格证书后,方可上岗作业。
①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。
②安装班组人员要有明确的分工,确定指挥人员,设置安全警戒区,挂设安全标志,并派监护人员排除作业障碍。
③根据设计建筑物高度核对安装高度。
④安装作业前检查的内容包括:
a、钢结构的成套性和完好性;
b、提升机构是否完整良好;
c、 电气设备 是否安全可靠;
d、基础位置和做法是否符合要求;
e、附墙架连接埋件的位置是否正确和埋设牢靠;
f、必备的各种安全装置是否具备和性能是否可靠。
2、井字架安装:
①安装顺序:基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构;
②安装井架地基要水平,按井架基础图要求施工;
③安装井架底架栓结,置于基础平面上,较正水平及方框四角90o,将底架与基础钢件焊牢;
④安装架体前,检查底架及基础的牢固。钢井架首节安装,将各条立杆连接在底座上,横杆、斜杆、道轨继而连接好,所有连接螺栓暂不拧紧,校正立杆垂直度,框架平面90o角校正,边校正边紧固连接螺栓,每个杆件螺栓应采用力矩板手扭紧牢固、可靠,不得松动;
⑤设置作业人员上下爬梯,操作前,应先铺好木枋,不得铺设探头板;
⑥第二节按第一节方法安装;
⑦架设前应在一定高度验收一次垂直度和四角90o,并填写验收表,垂直偏差控制在全高的1.5/1000以内;
⑧顶节安装要注意顶架滑轮与底架滑轮方向相同,注意上部的自由限定高度;
⑨在杆件向上安装时应及时安装好缆风绳,缆风绳对地角度一般以45o为宜,不应大于60o;
⑩安装过程安全技术设施:
a、装作业下方10m范围内应设置警戒和危险标志,禁止行人通过。
b、安装作业人员和指挥人员,必须持架设登高井架安装专项作业上岗证,每天早上应量血压,身体不适高处作业人员不准登高作业。


2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

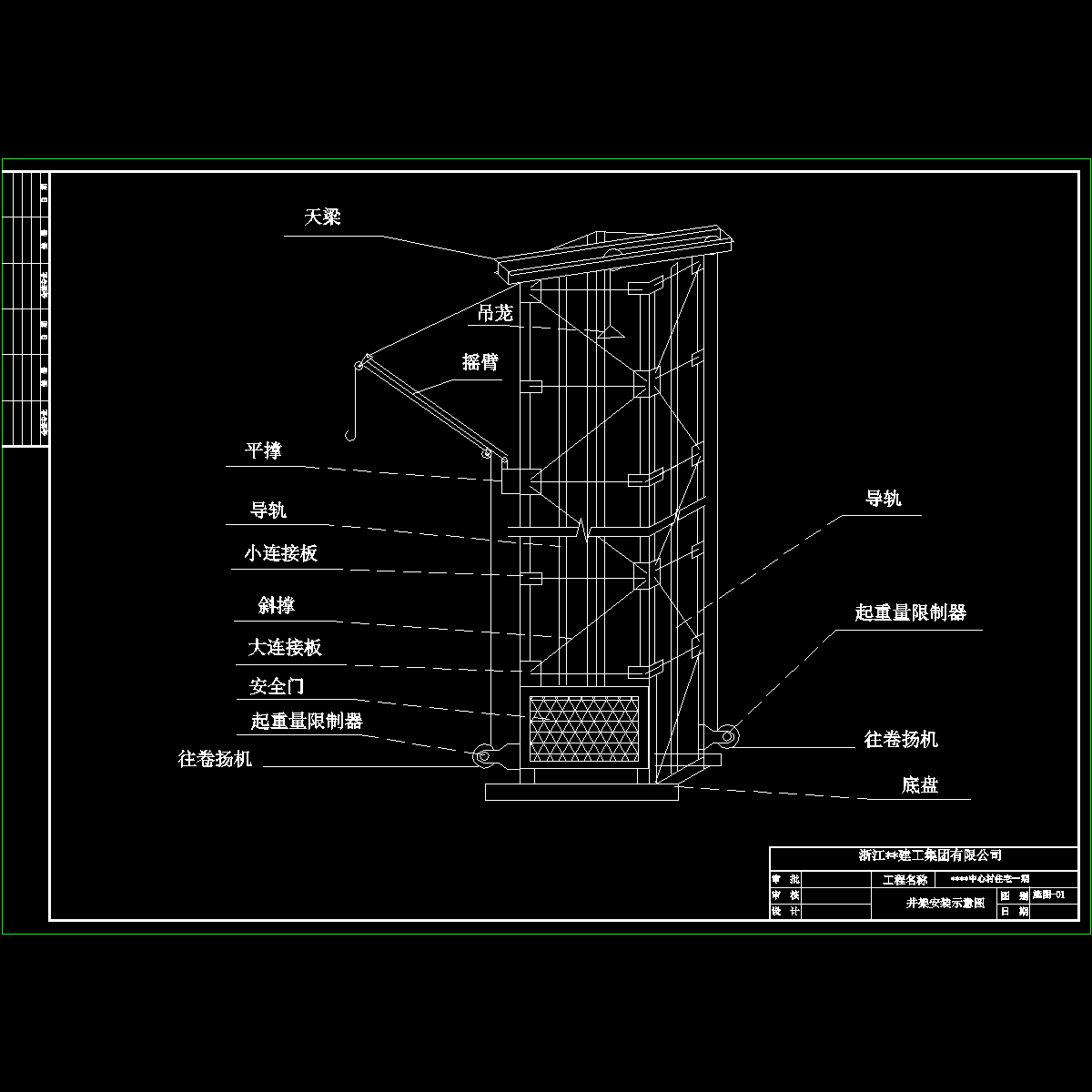

  • 1安装示意图.dwg
    1安装示意图.dwg

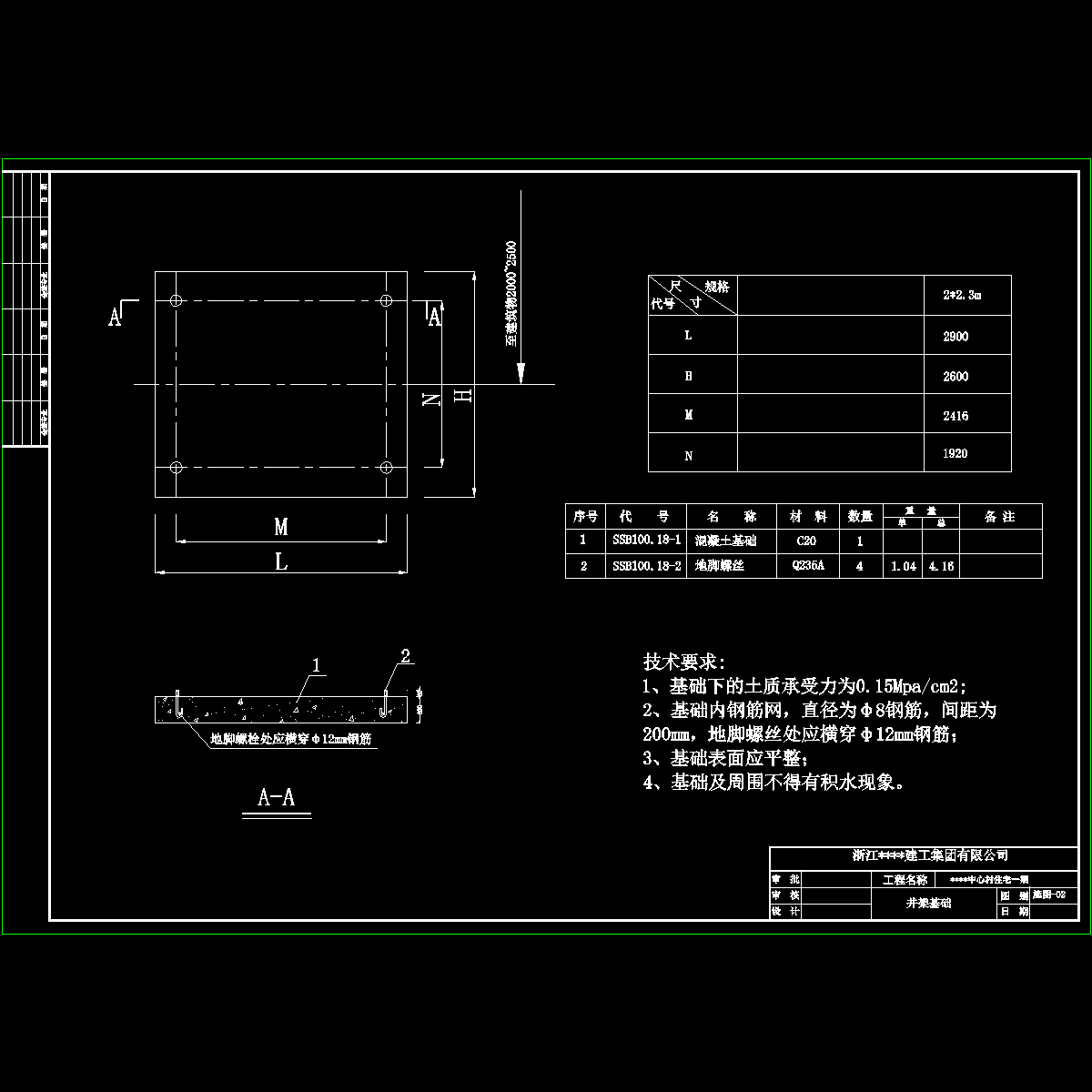

  • 2井架基础图.dwg
    2井架基础图.dwg

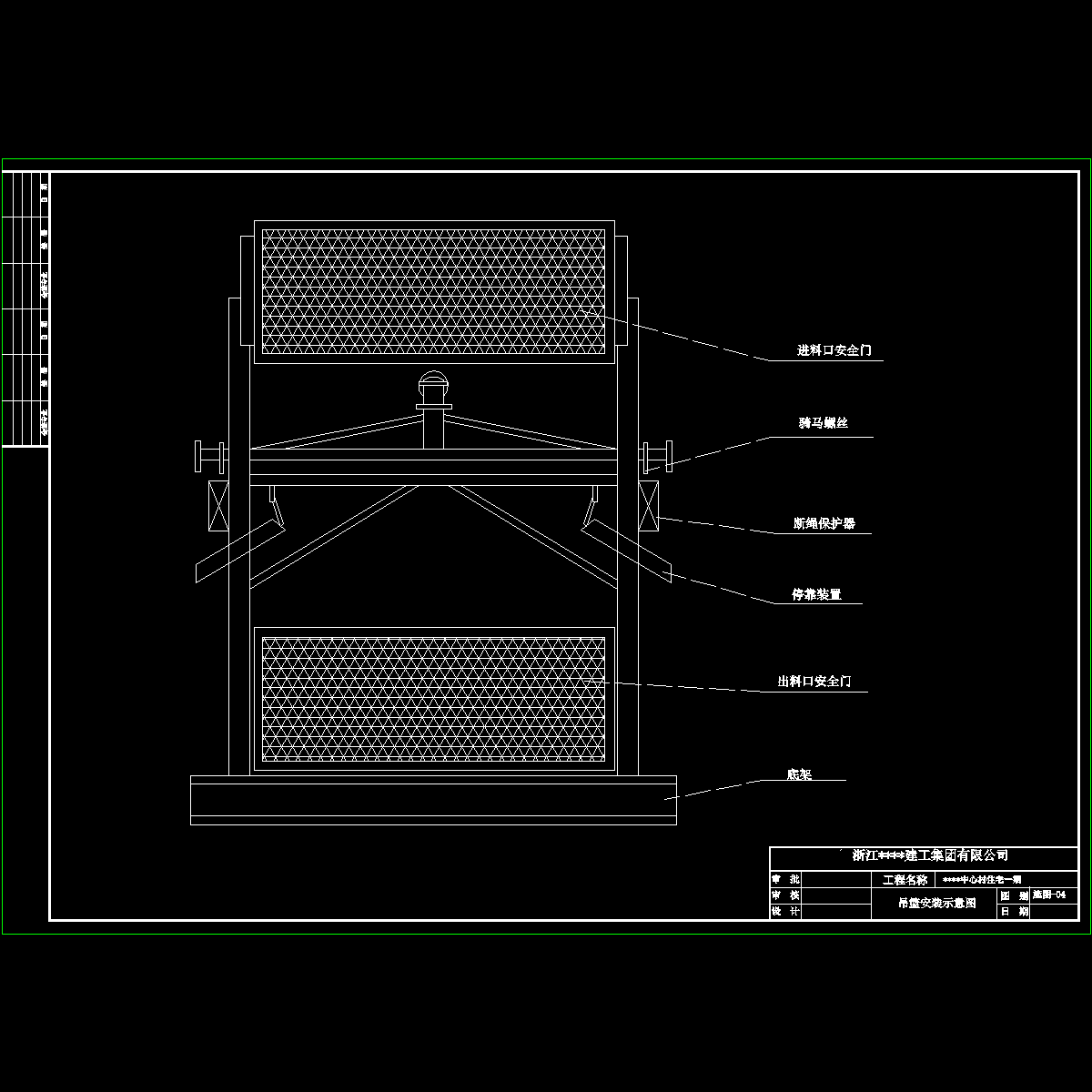

  • 4吊篮安装示意图.dwg
    4吊篮安装示意图.dwg

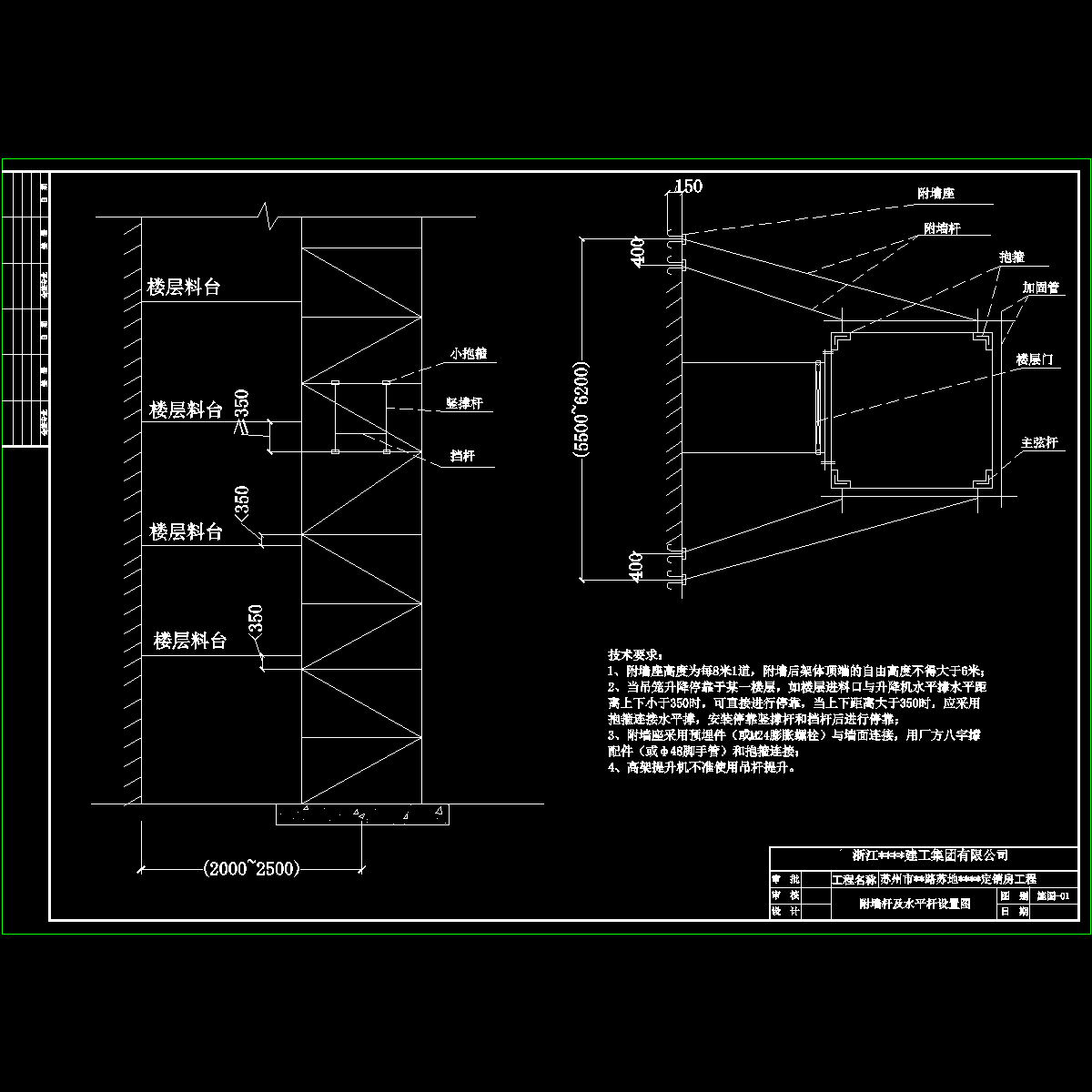

  • 9附墙杆设置.dwg
    9附墙杆设置.dwg
以上是部分截图,请下载附件后查看完整高清内容
