桥梁井架扒杆施工方案设计CAD图纸(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明： 　　1、本图尺寸均以厘米计； 　　2、扒杆设计吊重为50KN； 　　3、摇头扒杆在使用时，钢管若弯曲较大，要及时更换； 　　4、扒杆除吊砼外，还可用于吊钢筋、模板等； 　　5、根据需要，全桥共设4副扒杆，每根扒杆万能杆件立柱高度根据盖梁高程来调整。

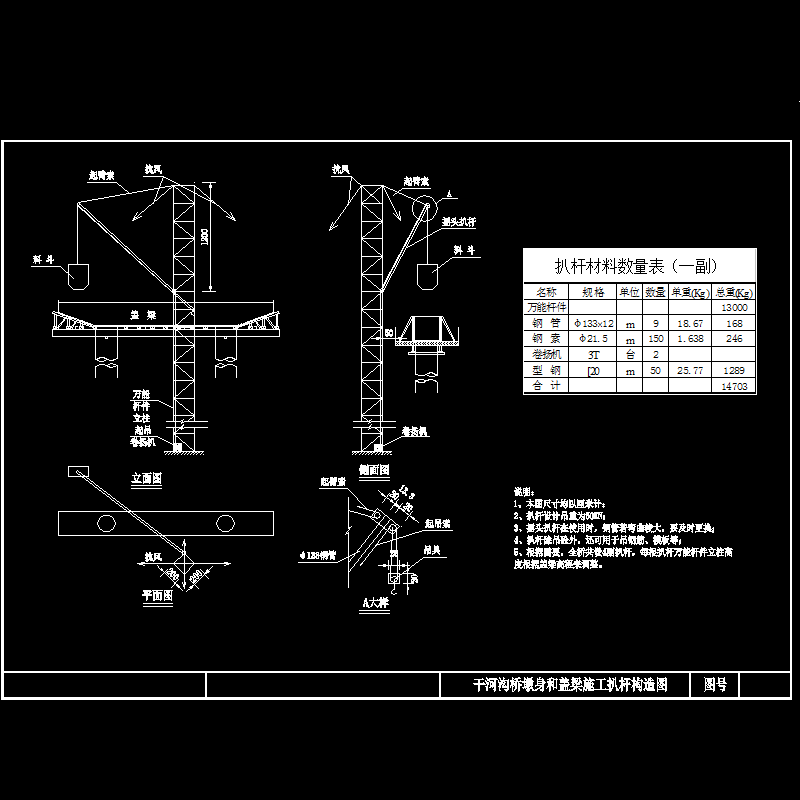

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
