路桥市场钢结构大门结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

某路桥市场钢结构大门结构图,工程抗震设防烈度为七度。

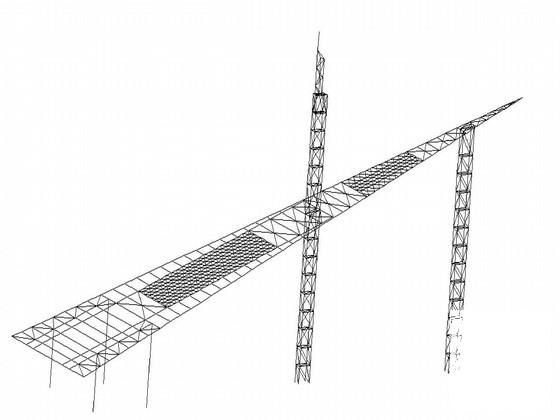

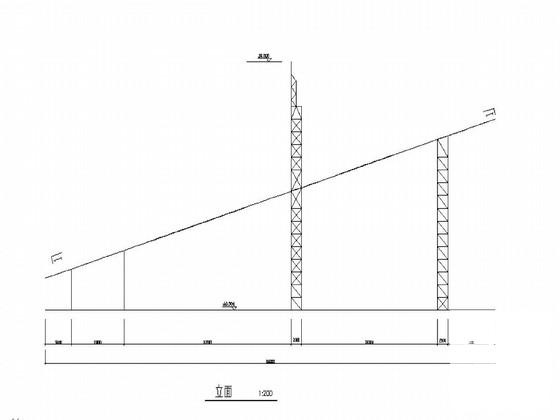

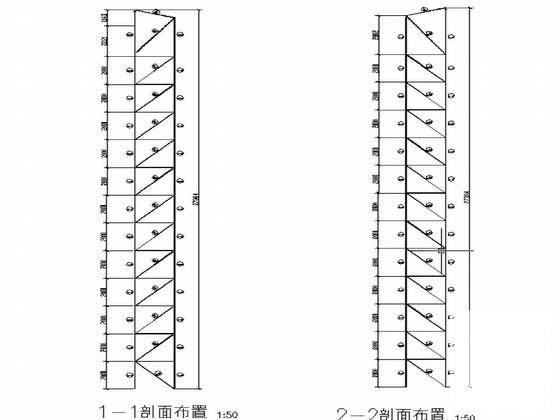

该资料包含:钢结构设计总说明、基础 平面布置图 、预埋件布置图、基础详图、大门轴侧图、大门结构立面图、大门剖面图、结构布置图、节点祥图。


2

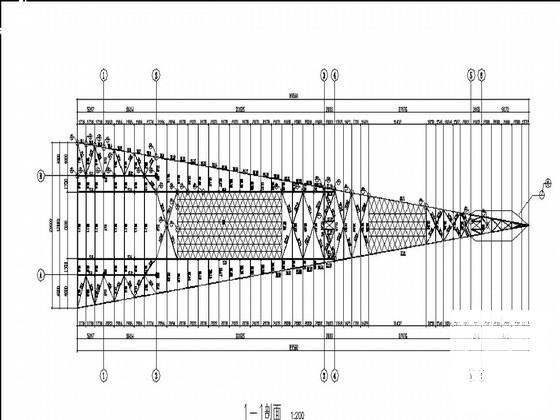

1-1剖面

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1
  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2
  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3
  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
