6225平米18层框剪结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:44张
  • 设计年代:近代

附件详情

本建筑为十八层高层住宅,一层局部为架空,二至十八层为住宅。6225.21平方米:其中住宅5932.94平方米,架空292.27平方米。抗震设防烈度小于6度,设计按6度抗震设计,采用机械钻孔嵌岩灌注桩,基础设计等级为乙级。

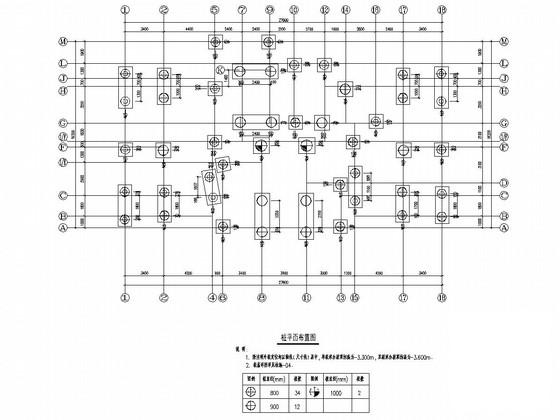

该资料包含:结构设计总说明,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,竖向构件详图,梁平法施工图,结构平面布置配筋图,节点大样图, 楼梯详图 ,共计44张图。
分享投稿时间:近几年11月

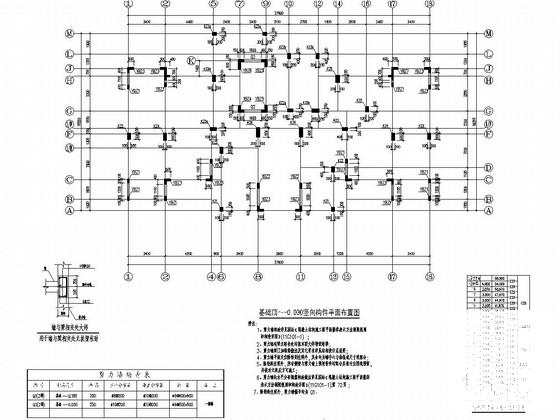

基础顶~-0.030竖向构件平面布置图

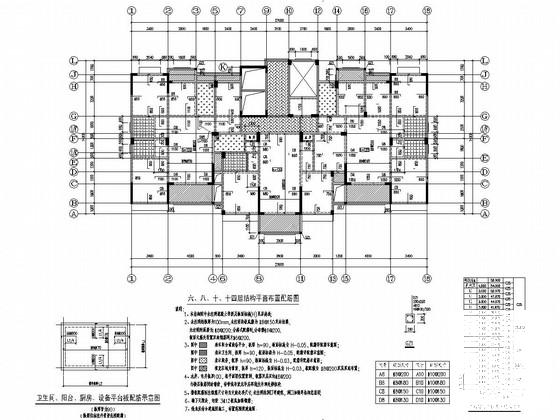

六、八、十、十四层结构平面布置配筋图

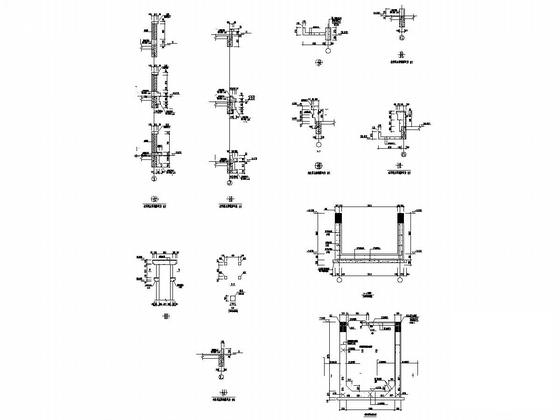

节点大样图

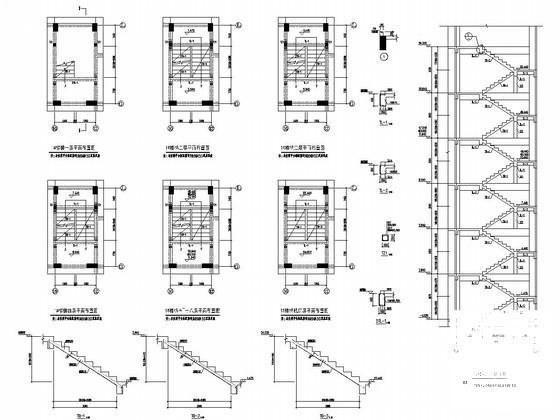

楼梯详图

十八层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框剪结构住宅楼 - 1
    框剪结构住宅楼 - 1
  • 框剪结构住宅楼 - 2
    框剪结构住宅楼 - 2
  • 框剪结构住宅楼 - 3
    框剪结构住宅楼 - 3
  • 框剪结构住宅楼 - 4
    框剪结构住宅楼 - 4
  • 框剪结构住宅楼 - 5
    框剪结构住宅楼 - 5
  • 框剪结构住宅楼 - 6
    框剪结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
