18层带商业裙房框剪结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是商住楼项目,地上18层,框剪结构,地下一层,一层商业裙房为框架结构,采用机械钻孔灌注桩基础,基础设计等级为乙级,抗震设防烈度为6度。
该资料包含:结设计总说明,钻孔灌注桩基础设计说明,桩基平面布置图,桩承台布置图,桩承台大样图,地下室梁板图,剪力墙 平面布置图 ,墙柱大样表,梁配筋图,板配筋图,墙身详图,详图大样,楼梯施工图等共计27张。
分享投稿时间:近几年。

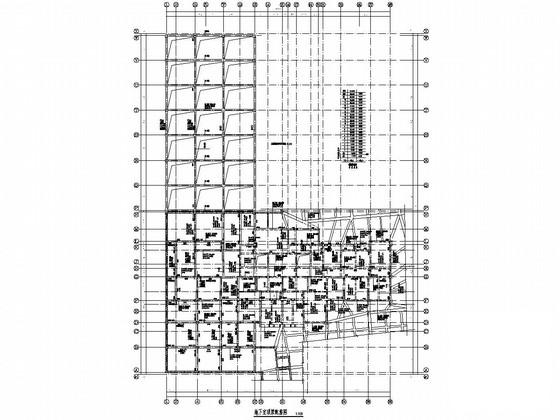

地下室顶梁配筋图

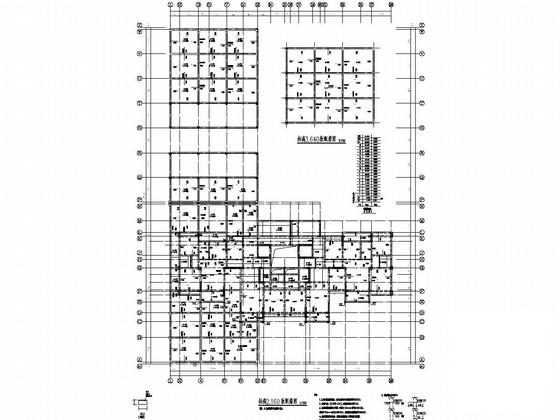

标高3.640板配筋图

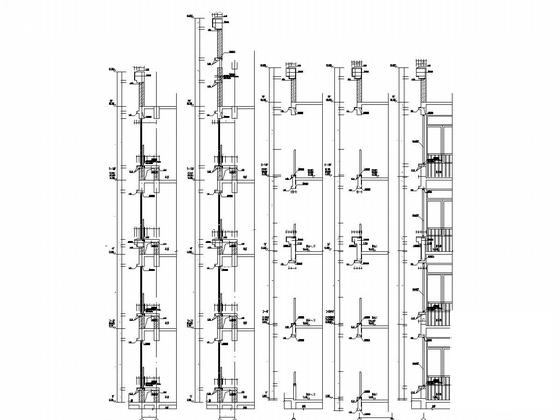

墙身详图

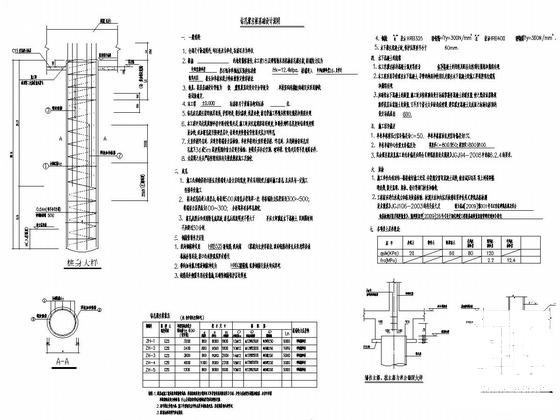

钻孔灌注桩基础设计说明

17.160~53.160梁、板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商业住宅楼 - 1
    商业住宅楼 - 1
  • 商业住宅楼 - 2
    商业住宅楼 - 2
  • 商业住宅楼 - 3
    商业住宅楼 - 3
  • 商业住宅楼 - 4
    商业住宅楼 - 4
  • 商业住宅楼 - 5
    商业住宅楼 - 5
  • 商业住宅楼 - 6
    商业住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
