4栋高档住宅小区太阳能热水系统工程设计施工CAD图纸

附件详情

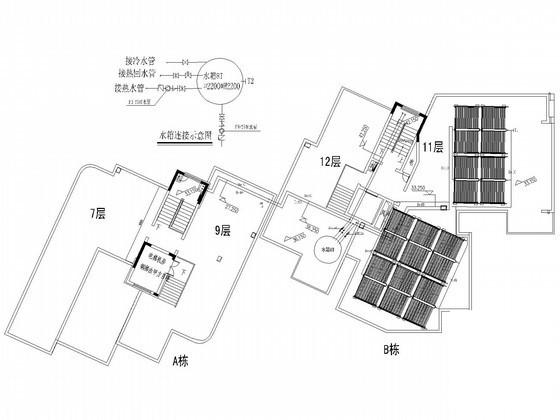

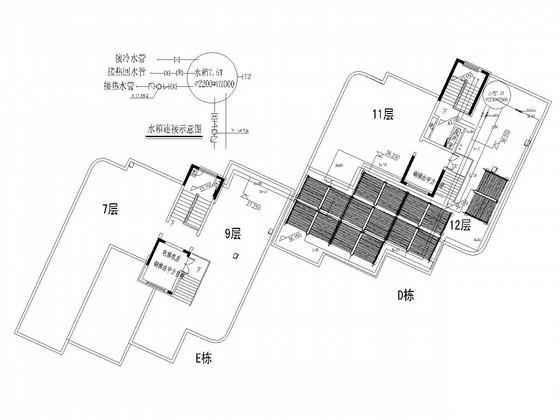

该项目位于海口市区，高档住宅小区。A栋和B栋设计共用一套8T太阳能热水设备，水箱（规格：2200*2200容积：8m3），D栋和E栋设计共用一套7.5T太阳能热水设备，水箱（规格：2200*2000容积：7.5m3）及太阳能循环设备、控制系统设计安装在甲方指定位置，以水箱为供货界线，室内供水设备及管道由设计院设计，总包施工。

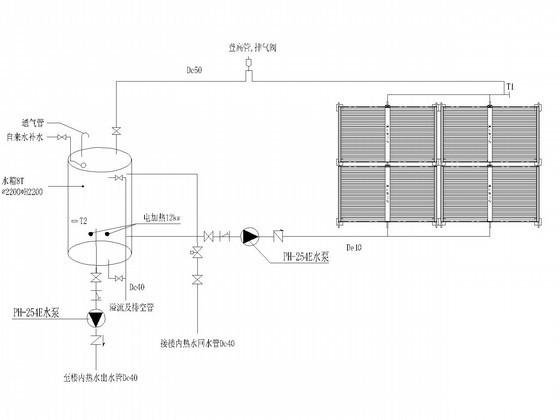

设计范围：该资料范围为太阳能热水系统循环集热供热系统,即屋面集热器的摆放，管路的布置，水箱的位置。
，共10张图。
