[CAD]商住小区建筑给排水施工图纸(太阳能热水系统)

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-2-16 11:16:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:102张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,卫生间,集水坑,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 给排水设计说明
  • 给排水系统图
  • 户型给排水详图
  • 消防泵房详图
  • 负一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三、四层给排水平面图
  • 五层给排水平面图
  • 六~二十二层给排水平面图
  • 机房层给排水平面图
  • 屋顶层给排水平面图
  • 负一层喷淋平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三、四层喷淋平面图
  • 标准层喷淋平面图
  • 商业一、二层给排水平面图
  • 屋顶层层给排水平面图、系统图、给排水详图
  • ……

附件详情

该项目位于安徽,是一商业住宅小区项目,共包含12栋建筑和一地下车库,最高建筑层数为地上二十二层,地下一层,建筑高度为:68.3米;
设计范围:该项目设有生活给水系统、热水系统、排水系统、雨水排水系统、室外 消防系统 、室内消火栓系统、自动喷淋灭火系统、灭火器配置等;
,共计102张图纸;

二层喷淋平面图

厨卫给排水大样图

卫生间大样图

阳台壁挂式太阳能系统图

户型排水系统图

排水系统原理图

给水系统图

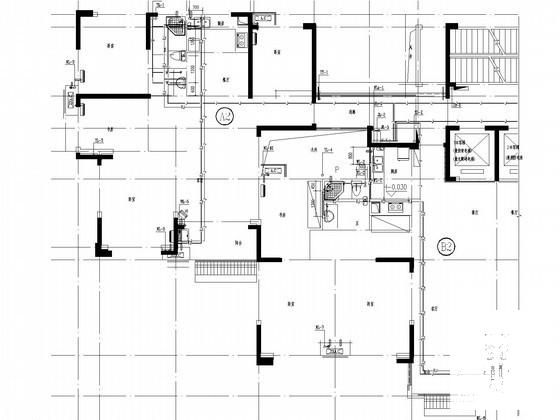

小区热水系统 - 1
第 1 张图

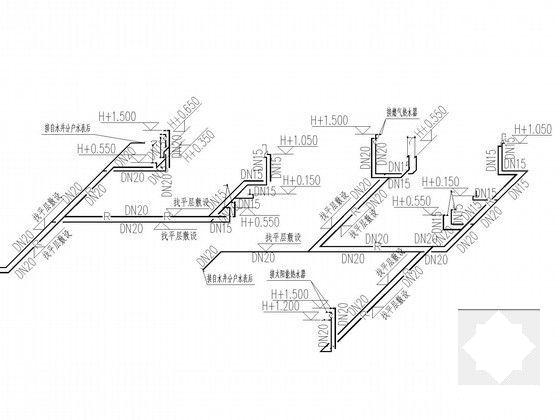

小区热水系统 - 2
第 2 张图

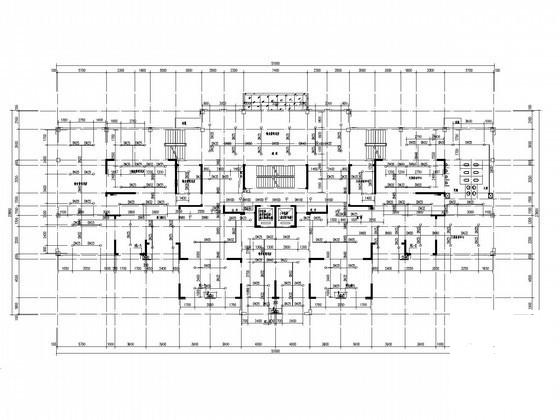

小区热水系统 - 3
第 3 张图

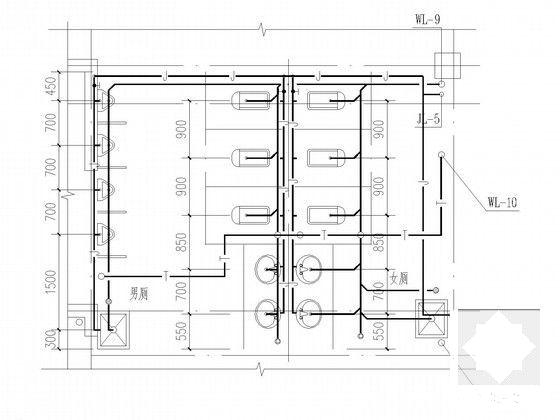

小区热水系统 - 4
第 4 张图

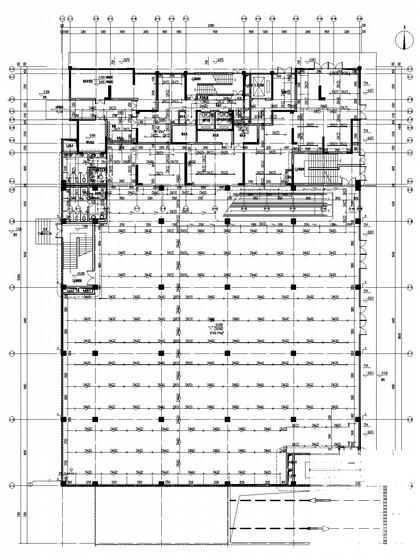

小区热水系统 - 5
第 5 张图

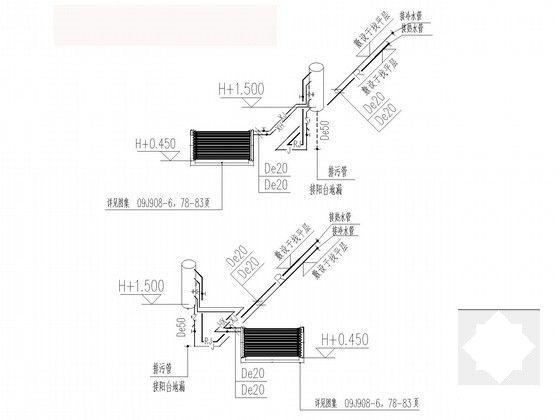

小区热水系统 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
