地上19层剪力墙结构A级高度住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：24张
附件详情
本项目为河南某普通的A级高度高层住宅楼，地上19层，地下一层，高度为56.1米，结构体系为剪力墙结构，基础为桩基，7度设防。
该资料包含：
结构设计说明
、桩位
平面布置图
、承台及基础底板布置图、承台配筋大样图、梁板配筋图、墙柱布置图、楼梯配筋图等共24张图纸。

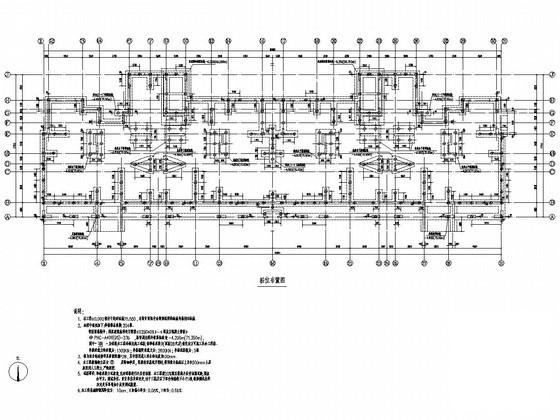

桩位布置图

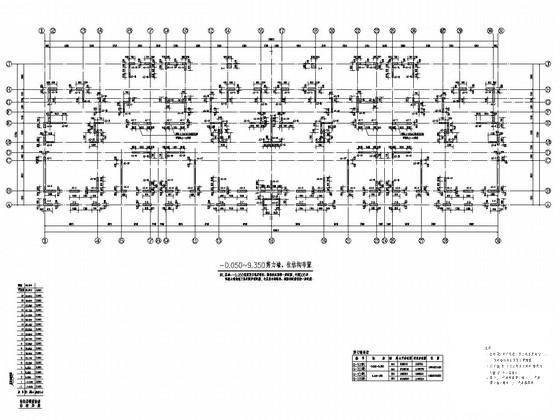

-0.050~9.350剪力墙、柱结构布置

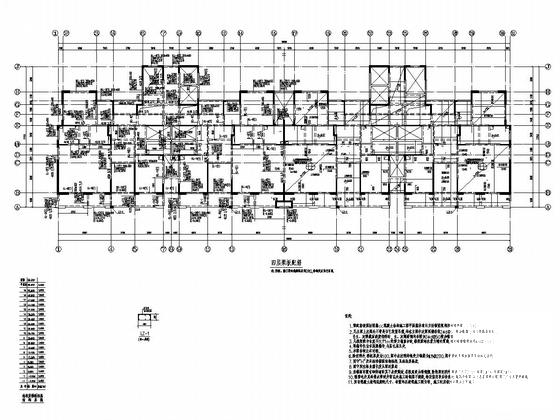

四层梁板配筋

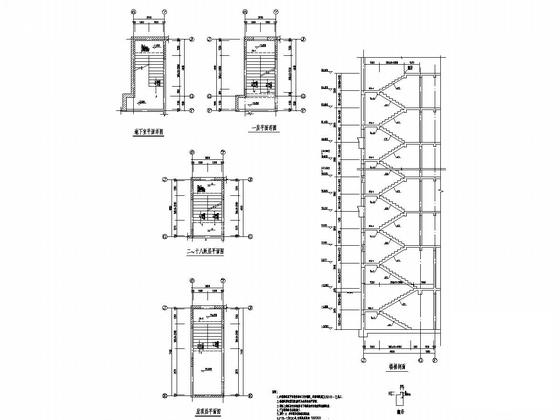

楼梯配筋图
地下室顶板板配筋
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙高度 - 1 -
剪力墙高度 - 2 -
剪力墙高度 - 3 -
剪力墙高度 - 4 -
剪力墙高度 - 5 -
剪力墙高度 - 6
以上是部分截图，请下载附件后查看完整高清内容
