地上18层剪力墙结构A级高度高层住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张

附件详情

本项目为河南某普通的住宅楼,地上18层,地下一层,为A级高度高层建筑,高为53.2米,结构体系为剪力墙结构,基础为桩基,7度设防。

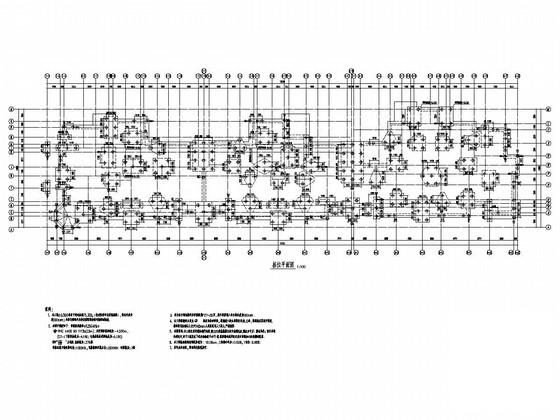

该资料包含: 结构设计说明 、桩位平面图、承台及基础底板布置图、剪力墙平面图、梁配筋平面图、板配筋平面图、 楼梯详图 等共30张图纸。

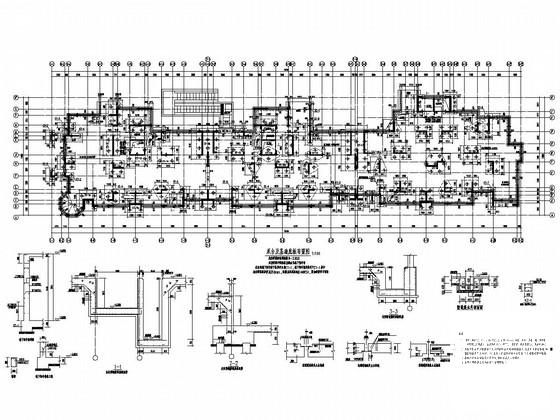

承台及基础底板布置图

标高9.350~47.050剪力墙平面图

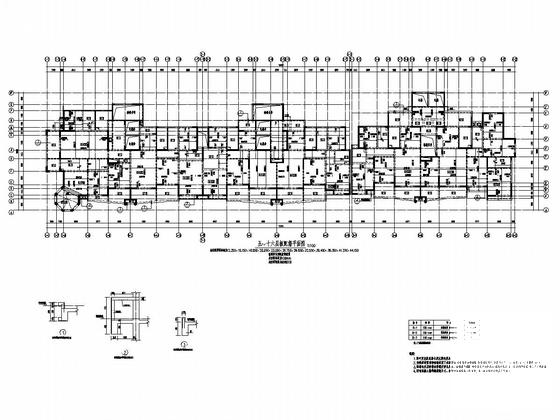

五~十六层板配筋平面图
