2层四栋框架结构商铺结构设计施工CAD图（大样图详细）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：44张
- 设计年代：近代
附件详情
该项目建筑类别为商铺，地上1层2层建筑，框架结构，总建筑高度为5.3~9.5米，1、2、4号商铺地上2层，3号商铺地上1层，6度设防，基础采人工挖孔灌注桩形式，基础设计等级为丙级。
该资料包含：
结构设计说明
，各栋基础图，基础详图，梁板柱图，楼梯图，大样图等共计44张图。
分享投稿时间：近几年2月。

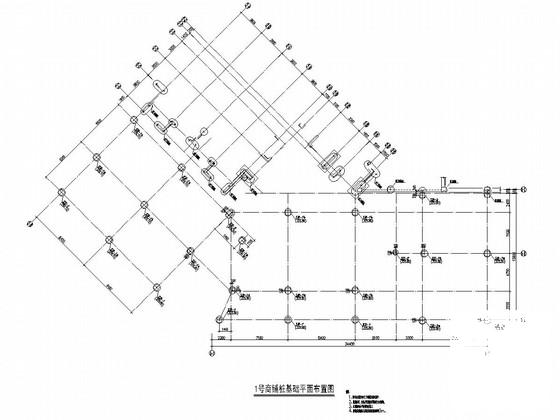

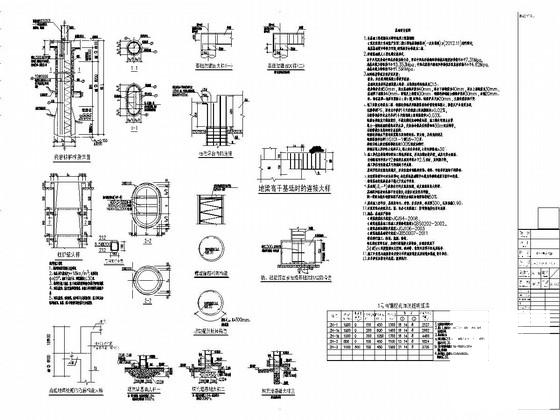

基础说明及大样

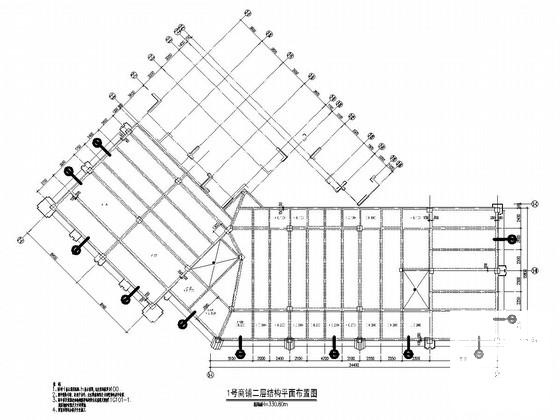

1号商铺二层结构 平面布置图

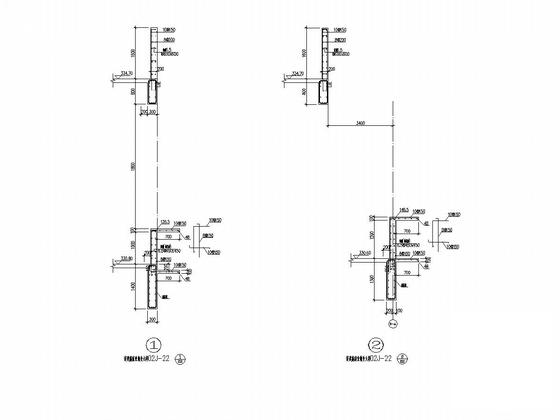

1号商铺大样图
4号商铺二层、屋顶层板配筋图
2号商铺基础梁平面布置图

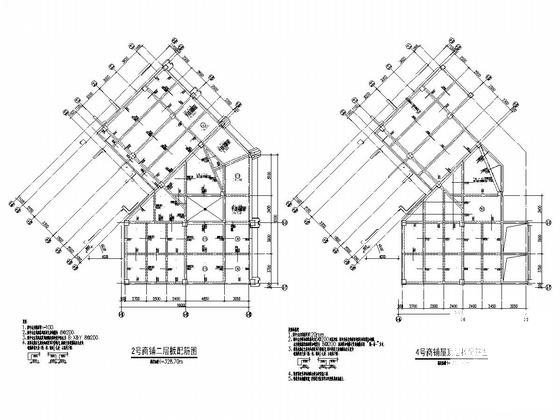

2号商铺二层板配筋图
3号商铺屋顶层结构平面布置图
1号商铺二层梁配筋图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
框架结构商铺 - 1 -
框架结构商铺 - 2 -
框架结构商铺 - 3 -
框架结构商铺 - 4 -
框架结构商铺 - 5 -
框架结构商铺 - 6 -
框架结构商铺 - 7
以上是部分截图，请下载附件后查看完整高清内容
