2341.89平米两层框架结构商铺结构施工CAD图纸

附件详情

该项目是郑州小区商铺项目地上二层，建筑高度为9.55m，总建筑设计面积：2341.89平方米，建筑设计结构形式为框架结构。地上一～二层为商业，独立基础，抗震设防烈度为7度。

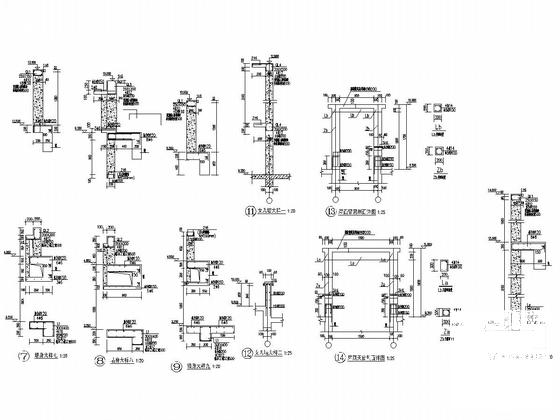

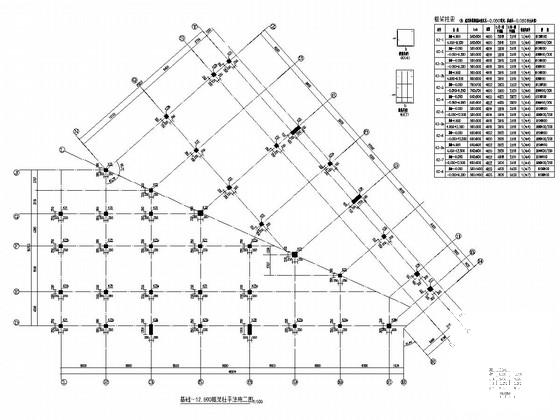

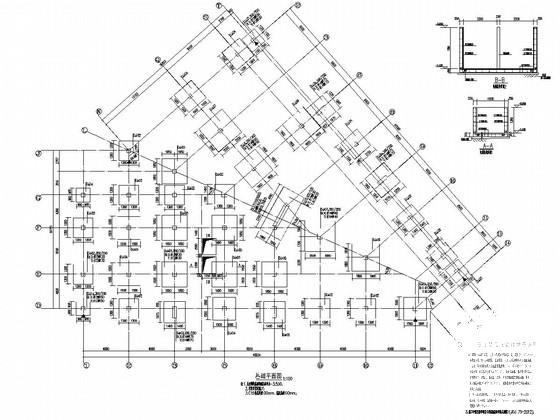

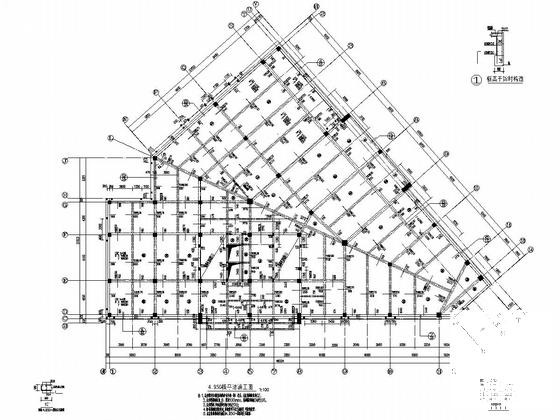

结构专业该资料包含：结构设计总说明，基础平面图，基础～12.500框架柱平法施工图，梁平法施工图，板平法施工图，节点详图，楼梯图等共计13张。

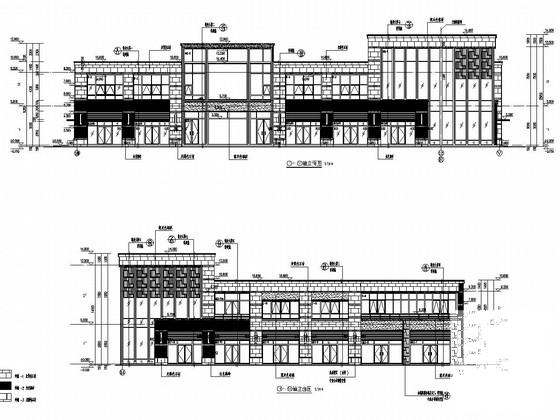

建筑专业该资料包含：建筑设计总说明、图集选用表、资料目录、电梯选型表，公共建筑节能设计专篇，建筑构造统一做法表、门窗表，平面图，立面图，剖面图，电梯大样、卫生间大样、门窗大样，节点详图，楼梯图等共计15张图。
分享投稿时间：近几年11月。
