两层框架结构商场地下室结构施工CAD图纸

  • 建筑类别:商业
  • 建筑地下层数:2层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库,商业
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是安徽某商场地下室项目,地下两层,框架结构,天然地基,抗浮锚杆,基础设计登记为甲级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,抗浮锚杆布置图,基础底板配筋图,柱、墙定位图,柱详图表,地下室侧壁详图,梁平法施工图,板配筋图,汽车坡道详图等共计15张图。
分享投稿时间:近几年8月。

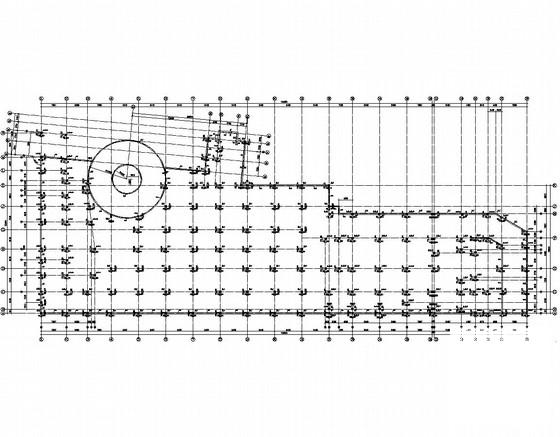

基顶~标高-5.250柱、墙定位图

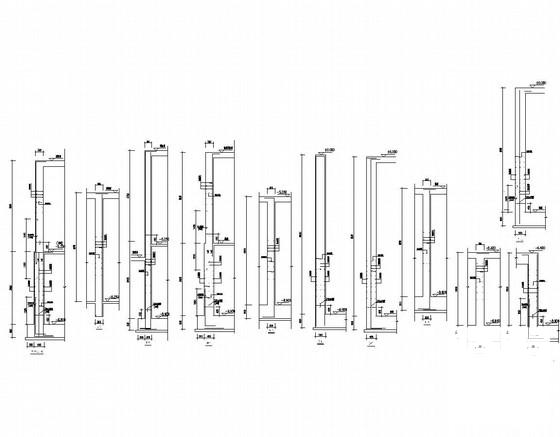

地下室侧壁详图

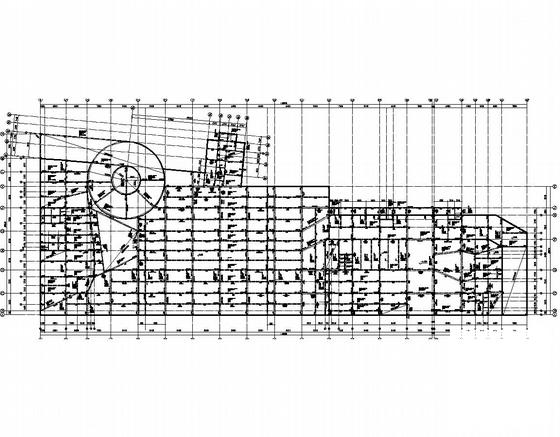

梁配筋图
