23层剪力墙结构住宅楼建筑结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:55张
  • 设计年代:近代

附件详情

附件详情:该项目为28层剪力墙结构住宅楼项目,地下三层,地基采用筏板基础,地基基础设计等级为一级,抗震设防烈度为8度,场地类型为Ⅱ类。

该资料包含:结构设计总说明,基础平面图,顶板配筋图,暗柱详图,暗柱配筋图及全套建筑图等共计张。

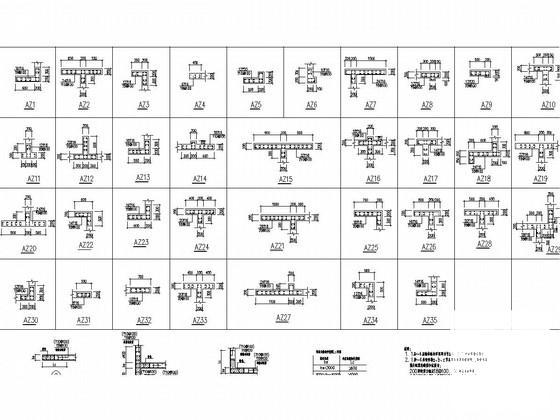

暗柱详图

地下室顶板梁配筋图

顶板梁配筋图

顶板配筋图

基础平面图

立面图

剖面图

墙身节点图

地下一层顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

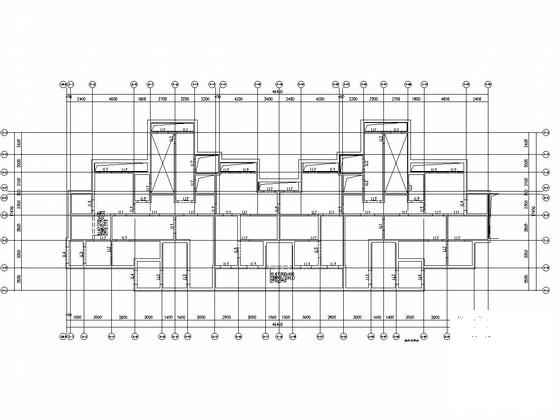

  • 剪力墙建筑图纸 - 1
    剪力墙建筑图纸 - 1

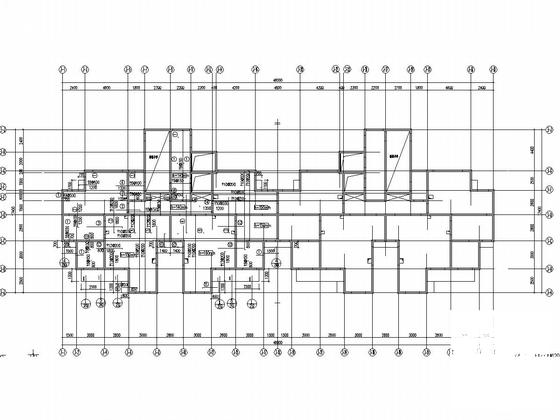

  • 剪力墙建筑图纸 - 2
    剪力墙建筑图纸 - 2
  • 剪力墙建筑图纸 - 3
    剪力墙建筑图纸 - 3

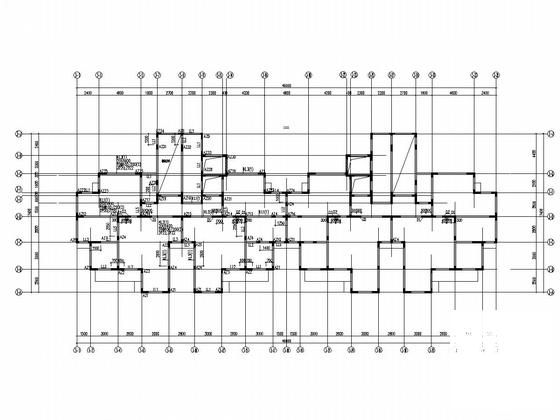

  • 剪力墙建筑图纸 - 4
    剪力墙建筑图纸 - 4

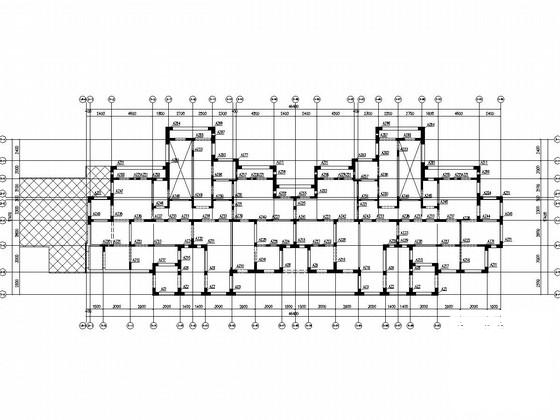

  • 剪力墙建筑图纸 - 5
    剪力墙建筑图纸 - 5
  • 剪力墙建筑图纸 - 6
    剪力墙建筑图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
