30层剪力墙结构住宅楼建筑结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该附件为芜湖某小区的住宅楼,地下一层,地上30层,建筑高度为88.3米。该项目结构体系为含有少量短肢剪力墙的剪力墙结构,基础采用桩基和筏板基础,6度设防。
该资料包含:钢 结构设计说明 、桩平面定位图、桩基部分设计说明、筏板 平面布置图 、结构平面图、梁配筋图、剪力墙及暗柱平面图、大样详图、楼梯结构图、建筑设计说明、平面图、立面图、剖面图等共40张图纸。
出图时间:近代.09。

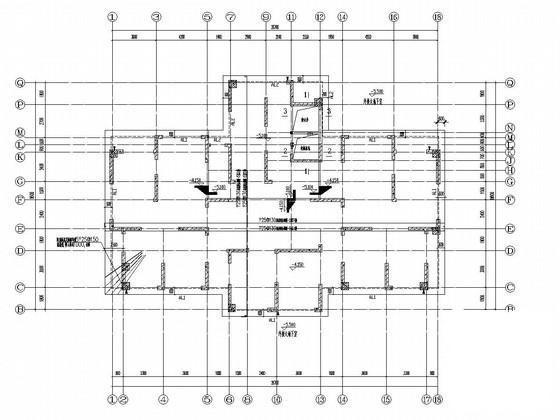

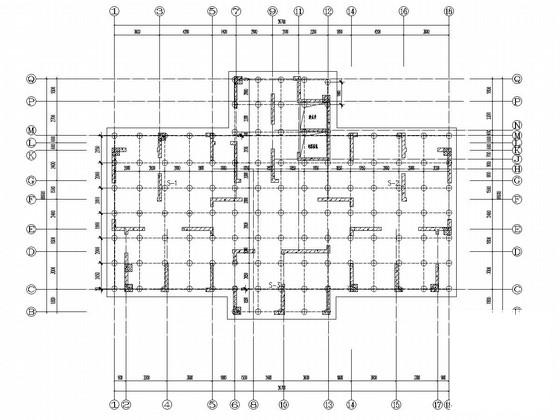

筏板平面布置图

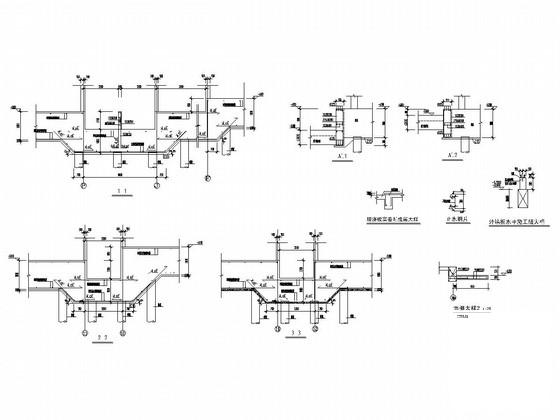

部分大样详图

一层(地下室顶板)结构平面图

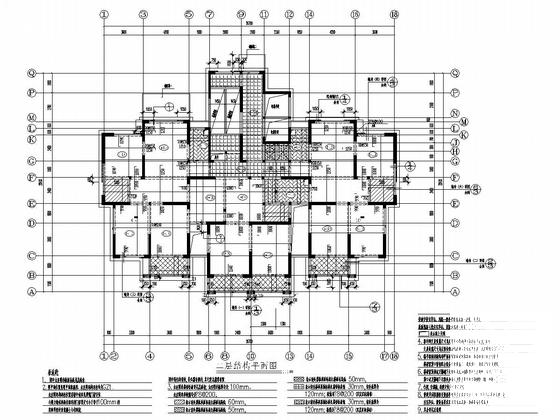

二层结构平面图

二层梁配筋平面图

十七~二十四层梁配筋平面图

结构平面图

一层(地下室顶板)梁配筋平面图

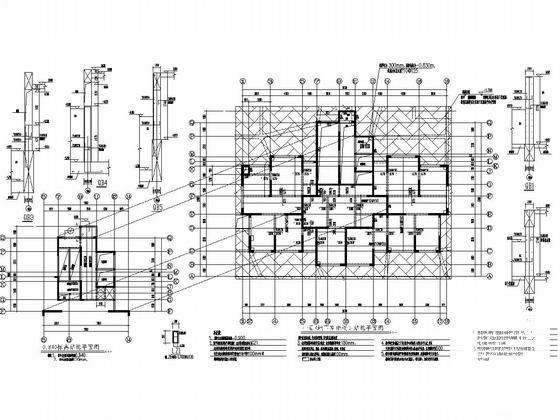

剪力墙结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1
  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2
  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3
  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
  • 建筑结构施工图纸 - 5
    建筑结构施工图纸 - 5
  • 建筑结构施工图纸 - 6
    建筑结构施工图纸 - 6
  • 建筑结构施工图纸 - 7
    建筑结构施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
