16层抗震墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目为江苏某小区住宅楼,地上16层,建筑设计结构形式为抗震墙结构,基础为筏板基础,8度设防。
该资料包含: 结构设计说明 、基础梁 平面布置图 、筏板配筋图、墙柱布置图、楼面模板图、现浇板配筋图、框架梁平面配筋图、楼梯结构详图等共43张图纸。

筏板配筋图

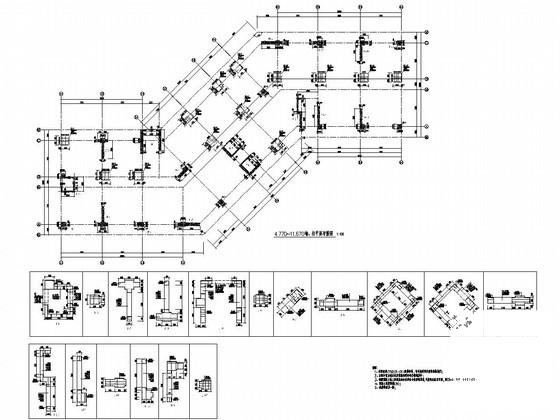

4.770~11.670墙、柱平面布置图

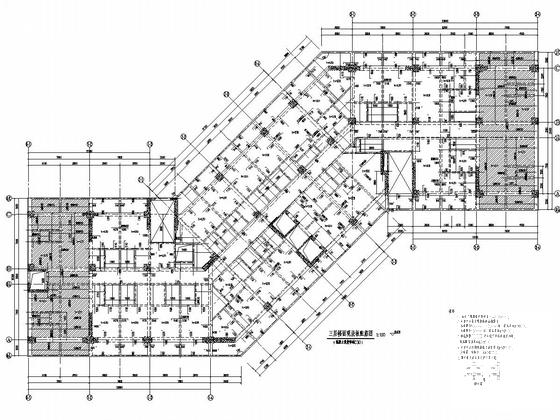

三层楼面现浇板配筋图

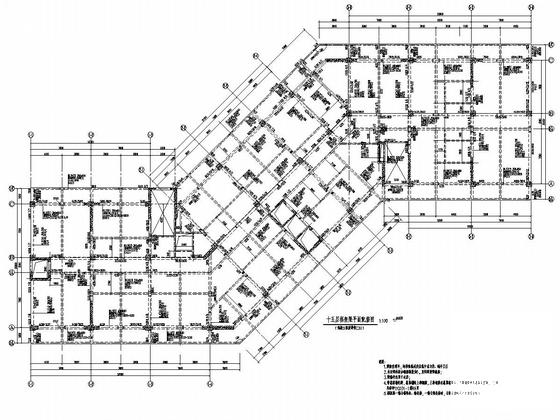

十五层框架梁平面配筋图

二层楼面模板图
