3300平米5层底框抗震墙结构住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 雪压:0.30kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目为5层底部框架-抗震墙结构。建筑设计面积:3390.70平方米。一层层高为3.80米,二层层高为3.60米,三层及以上层高为2.90米,房屋总高度为16.100米。独立基础,基础设计等级为丙级,抗震设防烈度为8度,
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,柱、墙平法施工图,各层结构平面图,梁平法施工图(X、Y方向),节点大样图, 楼梯详图 等11张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,建筑详图等共计13张图。
分享投稿时间:近几年5月。

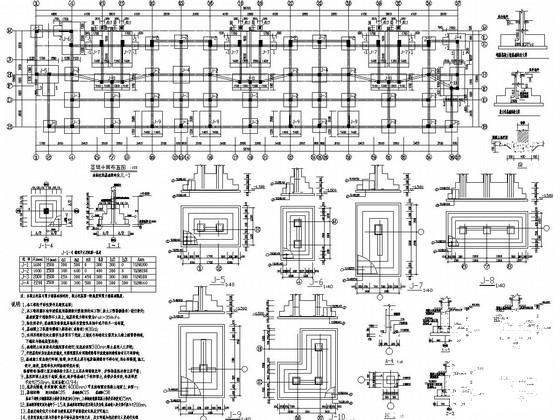

基础平面布置图

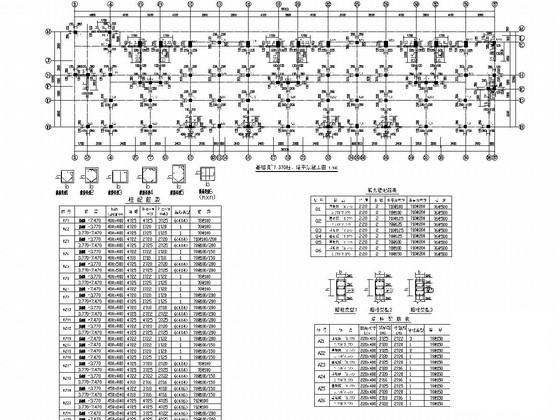

基础顶~7.370柱、墙平法施工图

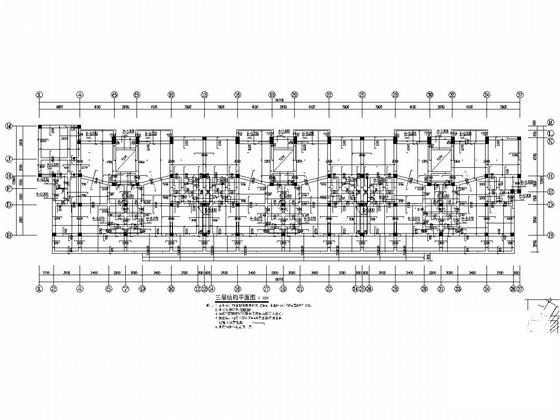

三层结构平面图
