三层框架结构住宅楼结构施工大样图cad楼梯结构详图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该附件为浙江某高档住宅楼,均为地上三层,结构型式为框架结构,基础为钻孔灌注桩基础。

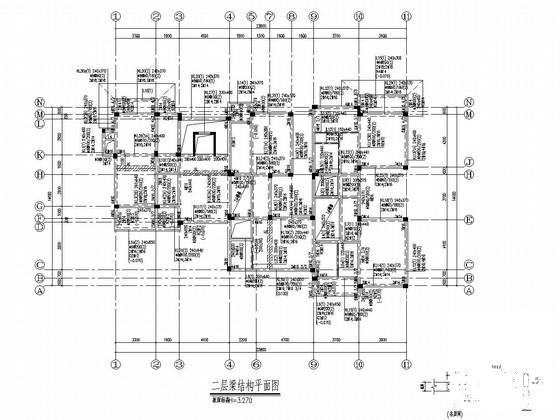

该资料包含:柱平面图、梁配筋图、结构平面图、楼梯大样图等共16张图。

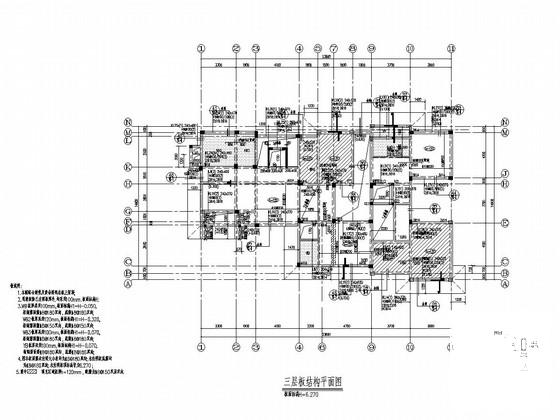

三层板结构平面图

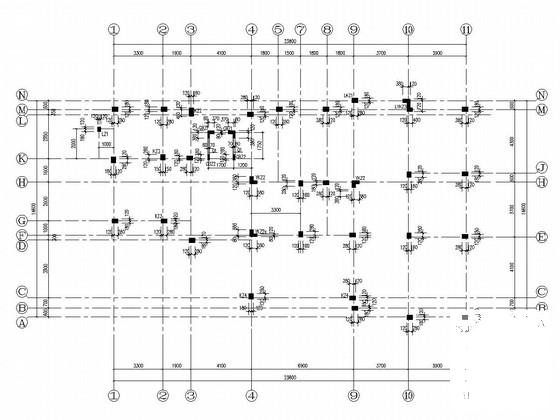

标高3.270~6.270柱结构平面图

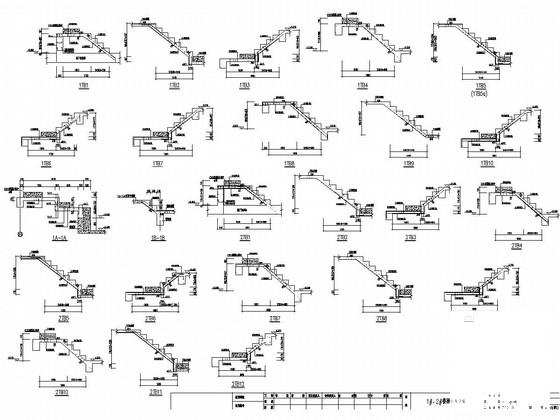

楼梯结构详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 三层框架结构住宅楼 - 1
    三层框架结构住宅楼 - 1
  • 三层框架结构住宅楼 - 2
    三层框架结构住宅楼 - 2
  • 三层框架结构住宅楼 - 3
    三层框架结构住宅楼 - 3
  • 三层框架结构住宅楼 - 4
    三层框架结构住宅楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
