3层框架结构幼儿园结构施工图cad平面图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:13张
  • 设计年代:近代

附件详情

本项目为上海某普通的幼儿园,地上三层,建筑设计结构形式为框架结构,基础为静压桩,7度设防。
该资料包含: 结构设计说明 、桩位图、基础平面图、柱 平面布置图 、结构平面图、 楼梯详图 等共13张图纸。

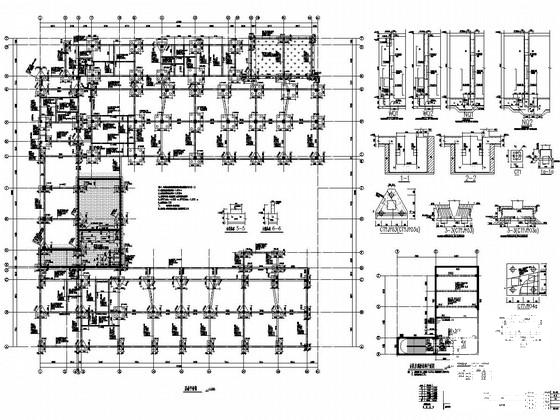

基础平面图

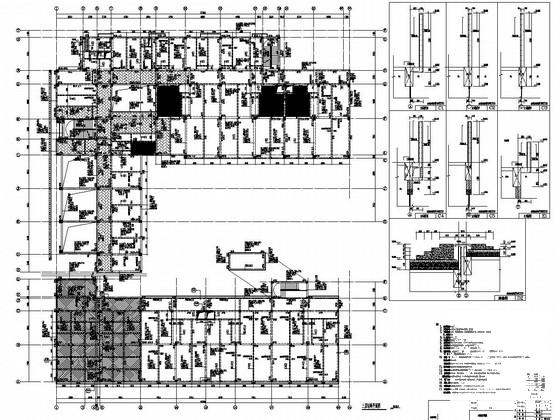

三层结构平面图

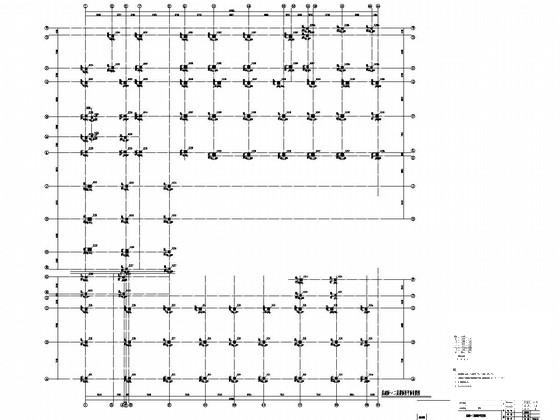

基础面~二层楼面柱平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

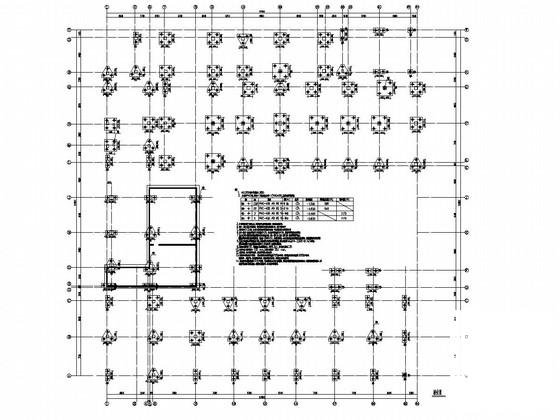

  • 幼儿园施工详图 - 1
    幼儿园施工详图 - 1
  • 幼儿园施工详图 - 2
    幼儿园施工详图 - 2
  • 幼儿园施工详图 - 3
    幼儿园施工详图 - 3
  • 幼儿园施工详图 - 4
    幼儿园施工详图 - 4
以上是部分截图,请下载附件后查看完整高清内容
