行政楼混凝土施工方案_CAD

  • 建筑高度类型:多层建筑
  • 普通混凝土等级:C20及以下, C25, C30, C35, C50
  • 防水抗渗等级:P6
  • 混凝土功能:其他
  • 特殊节点详图:后浇带, 施工缝
  • 混凝土振捣:分层振捣
  • 养护方法:覆盖养护, 洒水养护
  • 编制时间:近代年年
  • 施工主要设备:塔吊、混凝土搅拌站、混凝土输送泵、平板振动器、插入式振动器
  • 施工重点难点:施工缝留置位置

附件详情

  • 1、编制的依据…………………1
  • 1.1图纸、方案、规范………1
  • 1.2项目概要……………………1
  • 1.3各部位砼具体情况…………2
  • 2、施工部署…………………2
  • 3、施工方法………………………3
  • 3.1主要施工机具准备…………3
  • 3.2准备工作 …………………3
  • 3.3主要施工措施………………4
  • 3.3.1外掺料与外加剂…………4
  • 3.3.2流水段的划分………………4
  • 3.3.3施工缝留设的位置…………5
  • 3.3.4流水段施工缝处理措施……5
  • 3.3.5砼的浇筑……………………5
  • 3.3.6砼的振捣……………………5
  • 3.4施工工艺要求…………………6
  • 3.4.1基本要求……………………6
  • 3.4.2基础垫层浇筑………………6
  • 3.4.3承台、基础梁浇筑…………6
  • 3.4.4柱、墙砼浇筑………………7
  • 3.4.5梁、板砼浇筑………………7
  • 3.4.6楼梯砼浇筑…………………9
  • 3.4.7试块制作……………………9
  • 3.5泵送砼要求……………………9
  • 4、质量要求……………………10
  • 5、质量保证技术措施…………11
  • 6、 质量通病 防治措施………12
  • 7、季节性施工措施……………13
  • 8、安全措施……………………14
  • 附七至八层预应力混凝土施工方案(12页)
  • 另附A区泵送布置图.dw
  • 大梁行列式插振图.dwg
  • 梁柱节点砼施工.dwg
  • 流水段划分图.dwg
  • 砼厚度控制图.dwg
  • 预应力大梁分段浇筑图.dwg
  • 预应力大梁分段浇筑图1.dwg
  • 预应力砼分仓图.dwg
  • 预应力砼分仓图1.dwg
  • 预应力砼分仓图2.dwg
  • 预应力砼浇筑线路图-1.dwg
  • 预应力砼浇筑线路图-1.dwl
  • 预应力砼浇筑线路图.dwg
  • 预应力砼浇筑线路图1.dwg
  • 预应力砼浇筑线路图3.dwg

附件详情

2、施工部署
该项目全部采用在现场搅拌,采用泵送砼,人工挖孔桩的砼灌注参见《人工挖孔桩施工方案》。地上部分先墙、桩,后施工梁、板。但也可以墙、柱、梁、板一起灌注。
基础部分的砼施工,可采用泵送,也可采用塔吊运输砼。地面以上的砼全部采用泵送。在现场布置三台砼搅拌站、三台砼输送泵和三台自动配料机。分别布置在A区的北侧、C区的南侧和E区的西侧。泵管随结构施工同步升高,与顶板用架子管顶牢并加固。泵送砼最大高度为40m。
根据施工工序和工期安排,砼浇筑尽量安排在白天进行,但由于该项目的砼量大,工期紧,还需要安排在晚上加班浇筑砼。现场管理分成两班,每班12小时,各专业有关负责人和施工人员跟班作业,负责检查,同时做好各方协调工作。

3.3主要施工措施
3.3.1、外掺料和外加剂
为增加砼的可泵性,在砼中掺入适量的粉煤灰;为加快砼的早期强度,可添加早强剂。掺量必须经过实验确定。

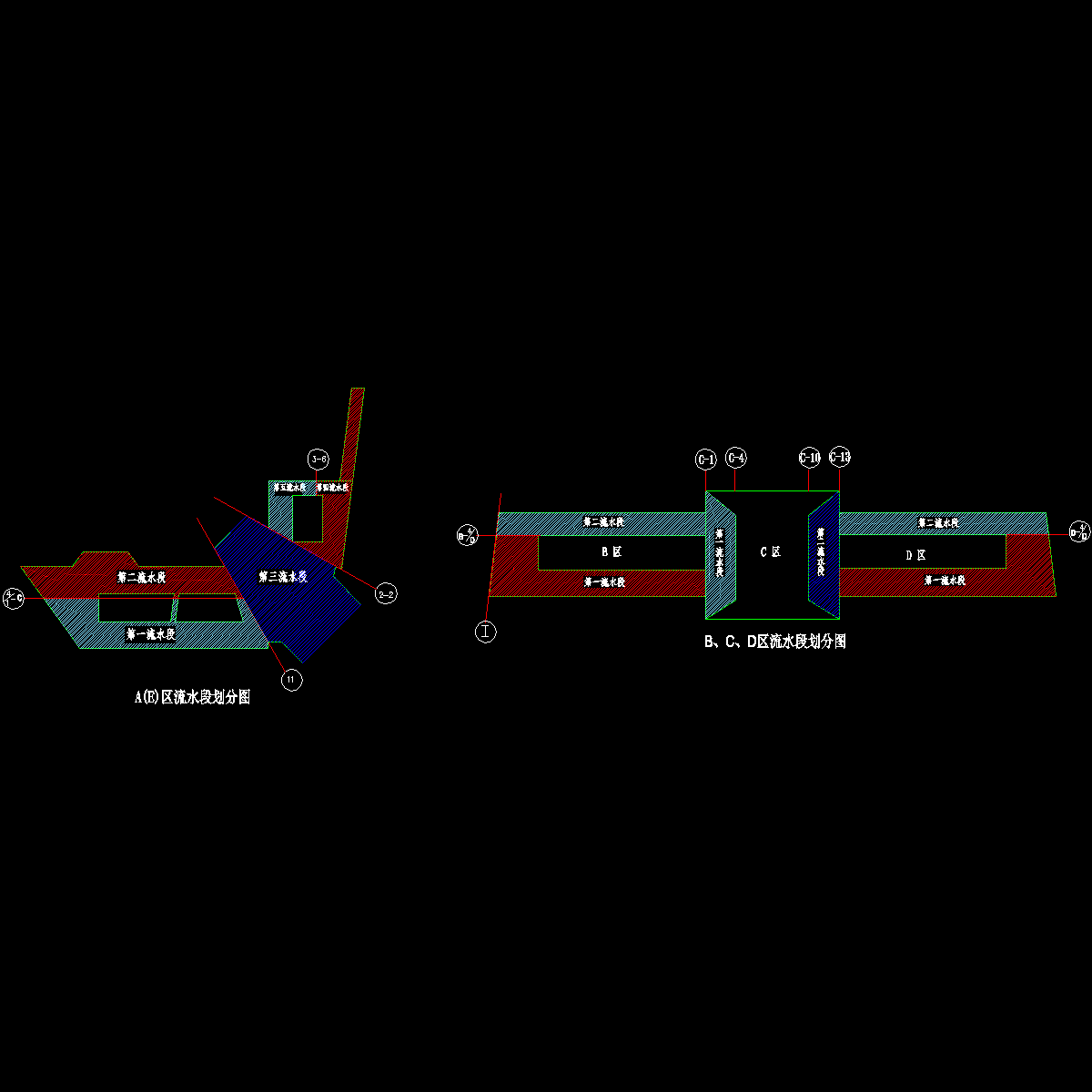

3.3.2、流水段的划分
由于该项目共分为A、B、C、D、E、F六个分区,各个分区的建筑面积、形状不尽相同,所以根据各分区进行划分施工流水段。
●A区和E区的流水段划分见下图:
● B、C、D区的流水段划分见下图
3.3.3、施工缝留置位置
A、B、D、E区基础梁按后浇带分区浇筑,不留施工缝。C区和F区的施工缝可留在各区的中部。
柱施工缝留在梁顶面、梁下部。剪力墙、电梯井墙的施工缝留在板(梁)面上或留在梁(板)下。(水池的施工缝留设见《防水砼工程施工方案》)。
楼梯施工缝留在楼梯所在层的休息平台、上跑(去上一层)楼梯踏步及临侧墙宽度范围之内,另一方向为休息平台宽度的1/3处。
3.3.4、流水段施工缝处理措施
各分区的流水段尽量布置在变形缝处,若不是设置在变形缝处的,其施工缝应采用多层板(根据钢筋的瓮中保护层厚度及钢筋部距切口)分隔,在下一流水段砼浇筑前,进行施工缝处理,处理前先在砼边缘弹通线,用无齿锯切割施工缝隙,以保证施工缝顺直。切割时严格控制切割深度,以防触动钢筋,施工缝浮浆层剔除后砼浇水湿润,施工缝处理必须待砼强度达到1.2Mpa后进行。
3.3.5、砼浇筑
砼垫层采用塔吊分区浇筑,采用平板振动器振捣,表面压平。
承台及基础梁采用泵送砼,采用插入式振动器振捣。
墙、柱子的砼浇筑:若墙、柱模板与梁板的模板作二次安装时,墙柱的砼采用塔吊浇筑;若墙、柱的模板与楼板的模板一起安装时,墙、柱的砼采用泵送。所有墙、柱的砼均采用插入式振动器振捣。
肋形楼板折砼全部采用泵送,肋形梁采用插入式振动器振捣;楼板采用平板式振动器振捣。
在浇筑砼前,对模板内的杂物和钢筋上的油污等清理干净;对模拟的缝隙和孔洞。


2

3

4

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

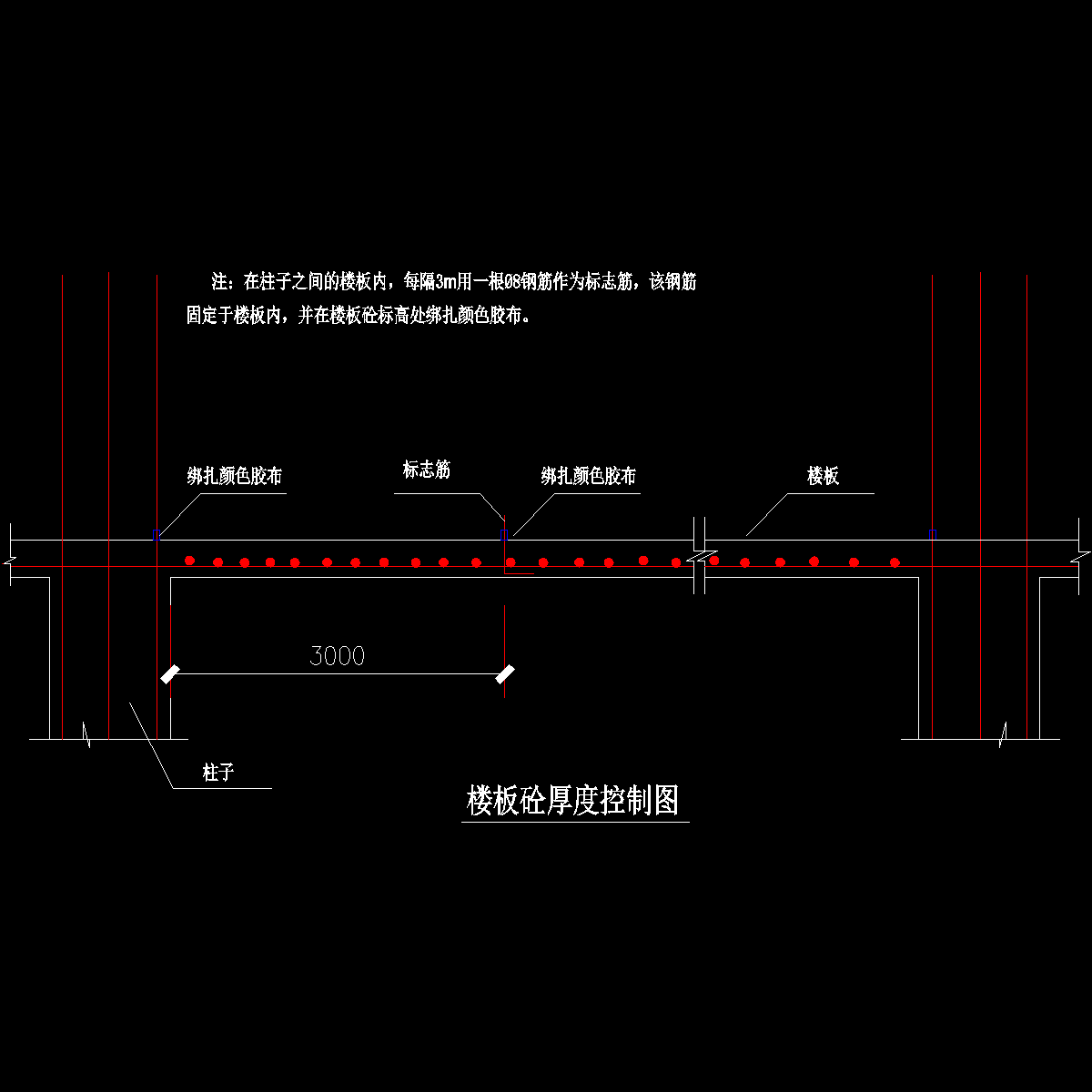

  • 砼厚度控制图.dwg
    砼厚度控制图.dwg
  • a区泵送布置图.dwg
    a区泵送布置图.dwg
  • 流水段划分图.dwg
    流水段划分图.dwg

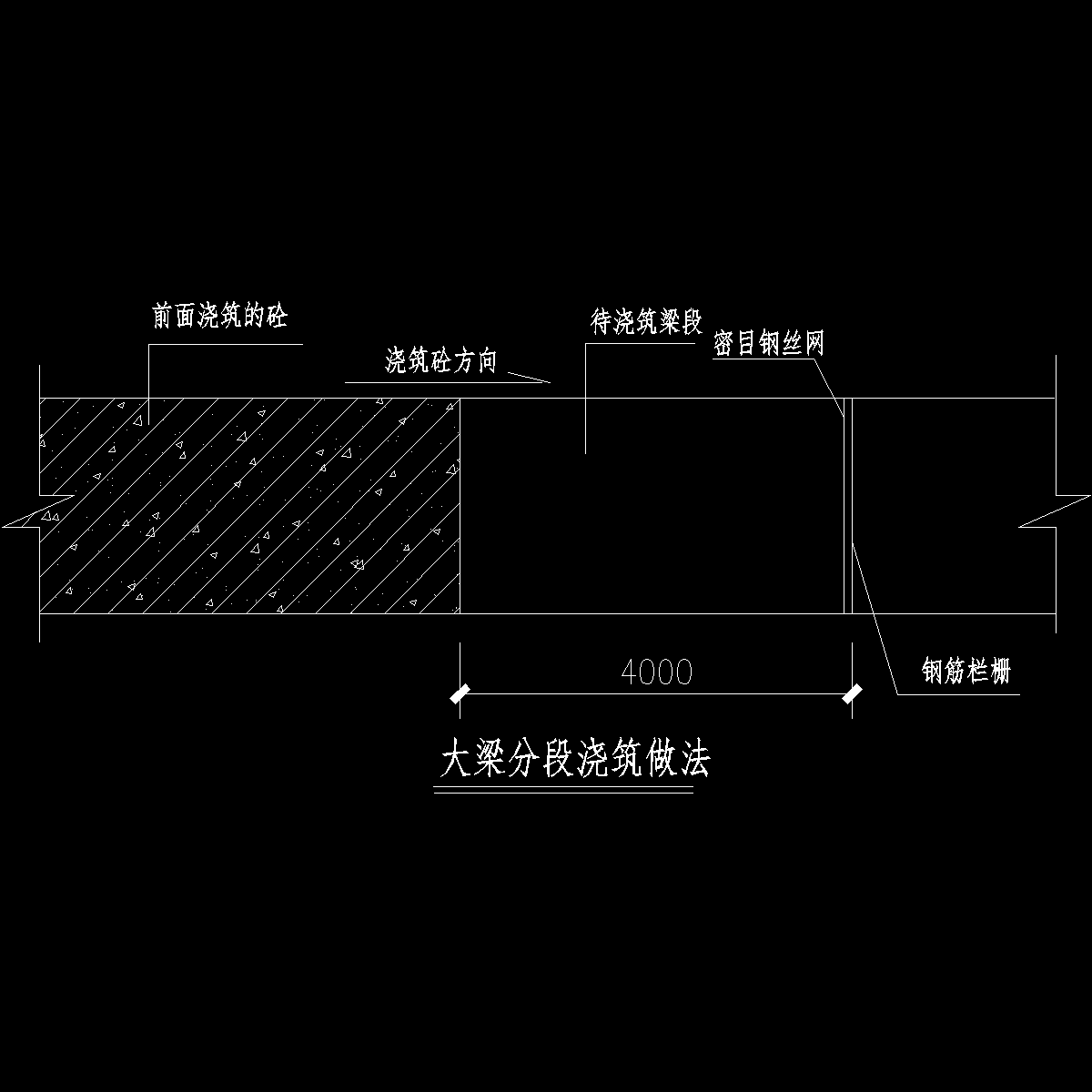

  • 预应力大梁分段浇筑图.dwg
    预应力大梁分段浇筑图.dwg

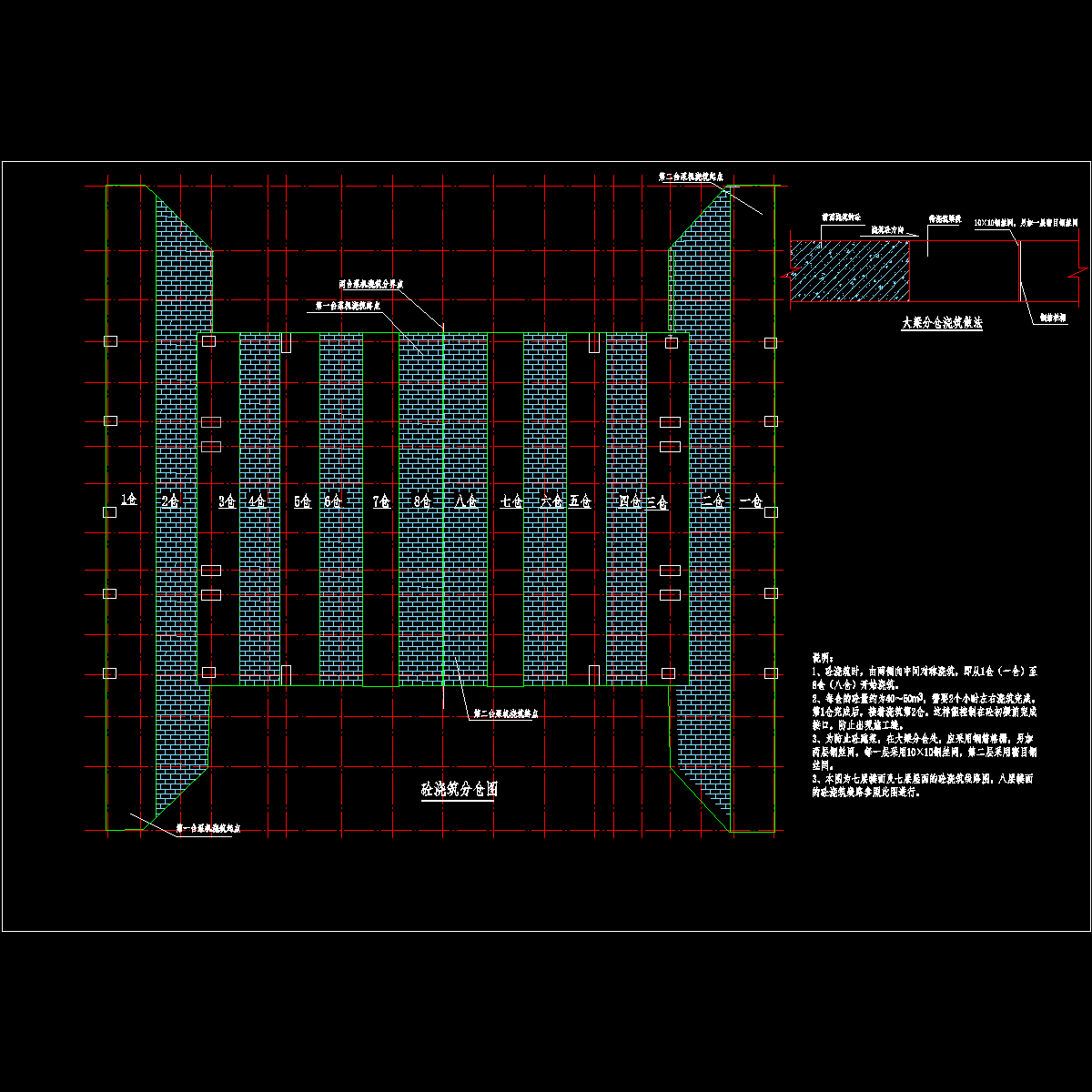

  • 预应力砼分仓图.dwg
    预应力砼分仓图.dwg
  • 预应力砼浇筑线路图.dwg
    预应力砼浇筑线路图.dwg
  • 预应力砼浇筑线路图3.dwg
    预应力砼浇筑线路图3.dwg
  • 预应力砼分仓图2.dwg
    预应力砼分仓图2.dwg
  • 预应力大梁分段浇筑图1.dwg
    预应力大梁分段浇筑图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
