[CAD]行政楼电气施工图纸(甲级院设计)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-21 21:38:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计施工说明、江苏省公共建筑施工图绿色设计专篇(电气)、低压配电干线系统图、动力、照明系统图、消防电源监控、火灾自动报警及消防联动控制系统图,说明及图例、弱电系统图、火灾自动报警及消防联动控制系统图、防火门监控系统图、能耗监测系统图、动力平面图、照明平面图、插座,应急 照明平面图 弱电平面图 、消防平面图、接地平面图、 防雷平面图

附件详情

该项目为学校行政综合楼,建筑层数:地上5层,建筑高度为20.55米,建筑面积6133.49平方米。设计时间为。

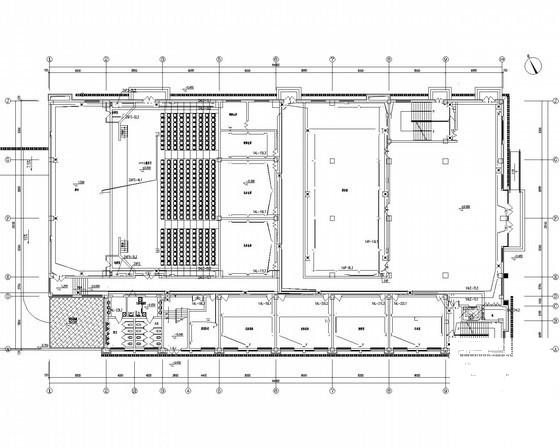

插座,应急照明平面图

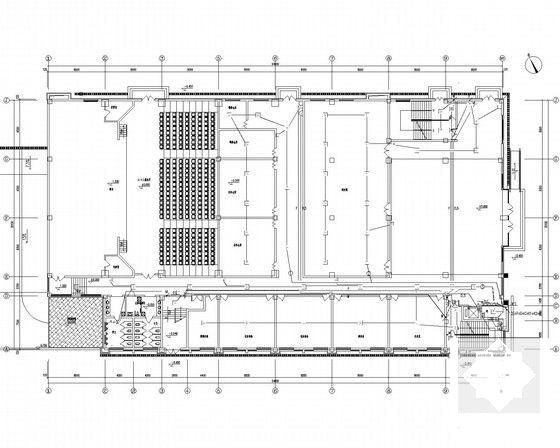

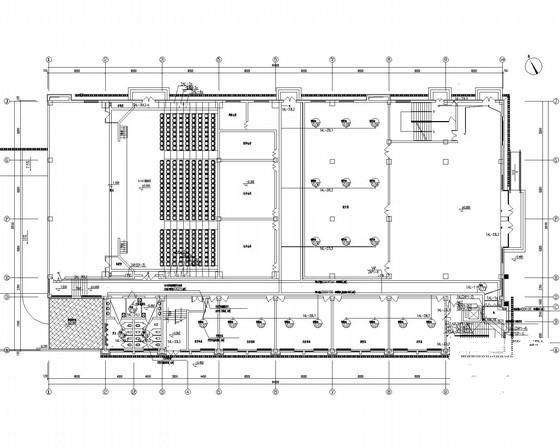

照明平面图

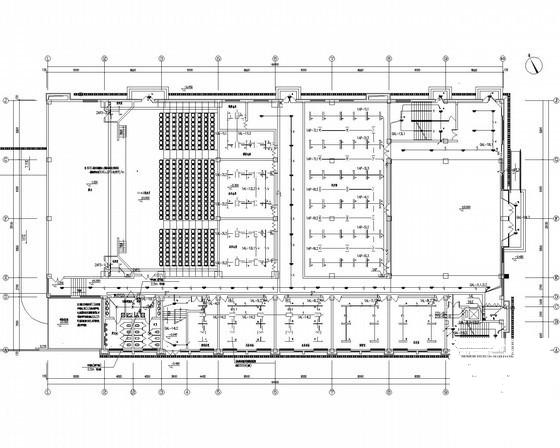

消防平面图

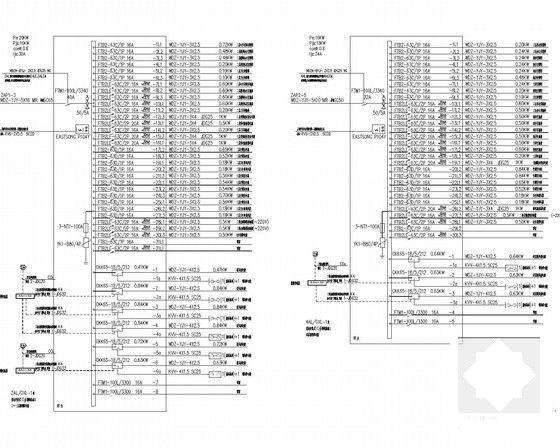

低压配电系统图

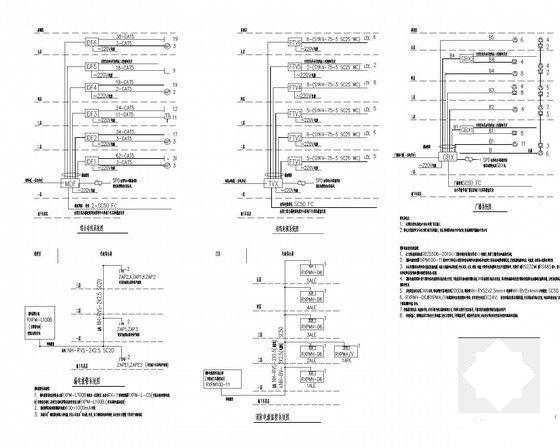

弱电系统图

弱电平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-21 21:38:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。
