19172平米地上6层食品厂房空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19172平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统
  • 全空气系统:单风道
  • 水系统:双管制,同程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

  • 目录
  • 设计与施工说明
  • 设备一览表
  • 空调通风设计统一图例

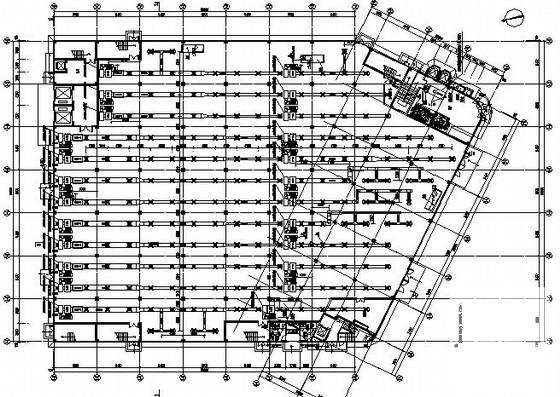

  • 空调通风系统平面图
  • 空调水系统平面图
  • 四层排烟通风系统平面图及厂房屋顶冷却塔系统平面图
  • 排烟通风系统平面图

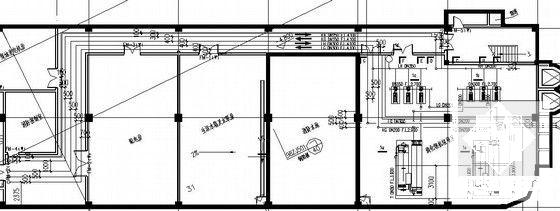

  • 机房设备布置平面图

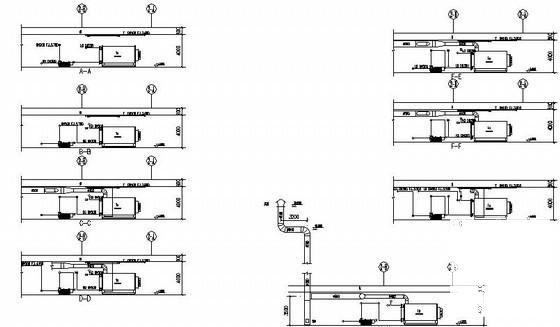

  • 机房剖面图合集

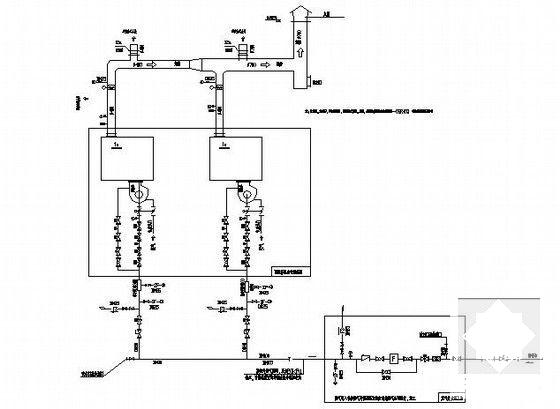

  • 机房燃气系统图

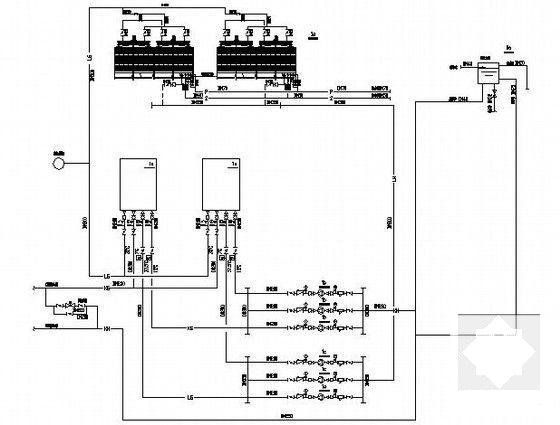

  • 机房空调水系统图
  • 空调水系统图

附件详情

该项目为二类高层建筑,一~三层为生鲜食品分检车间,四层~六层为办公室,地下室为一层,层高为4.8米。总建筑设计面积:19172平方米,建筑层数:地上部分6层,高度为26.20米。
空调方式:本厂房采用集中空调方式:溴化锂冷热水机组+空调箱。
空调水系统:空调水系统采用闭式同程机械循环;空调水系统为两管制. 冬夏使用同一管路,膨胀水箱设置在厂房屋顶......
通风,防排烟系统设计......

,图纸共21张。








以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 食品厂厂房设计 - 1
    食品厂厂房设计 - 1
  • 食品厂厂房设计 - 2
    食品厂厂房设计 - 2
  • 食品厂厂房设计 - 3
    食品厂厂房设计 - 3
  • 食品厂厂房设计 - 4
    食品厂厂房设计 - 4
  • 食品厂厂房设计 - 5
    食品厂厂房设计 - 5
  • 食品厂厂房设计 - 6
    食品厂厂房设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
