20层剪力墙结构住宅楼结构施工图cad桩位布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该附件为江苏某小区高层住宅楼,地上20层,地下一层,高为57.9米,结构类型为剪力墙结构,基础为190根预应力砼空心方桩,7度设防。
该资料包含: 结构设计说明 、桩位布置图、筏板结构图、结构 平面布置图 、板配筋图、剪力墙配筋图、梁配筋图、楼梯结构图等共31张图纸。


一层楼面结构平面布置及板配筋图

十九层楼面结构平面布置及板配筋图

四、五层楼面 X向梁配筋图

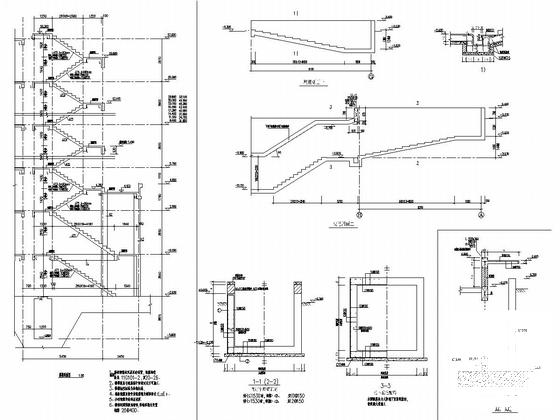

楼梯结构图

剪力墙配筋图三

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

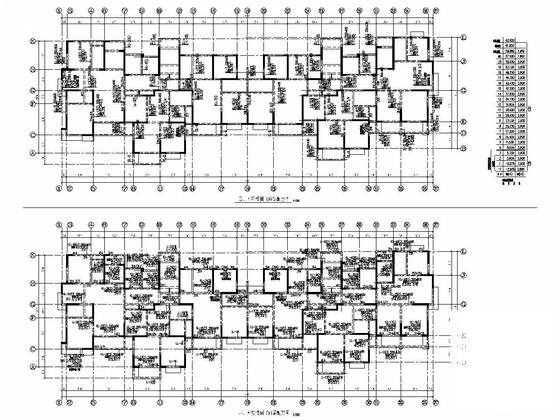

  • 结构布置图 - 1
    结构布置图 - 1

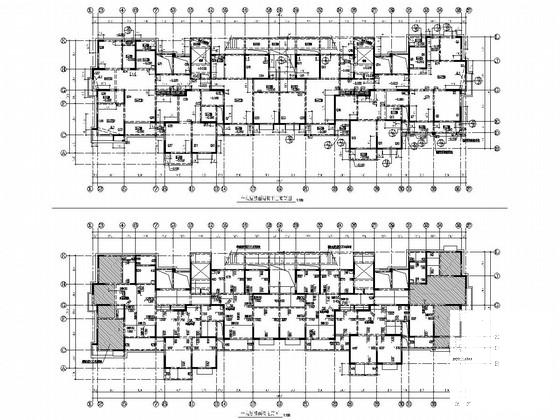

  • 结构布置图 - 2
    结构布置图 - 2

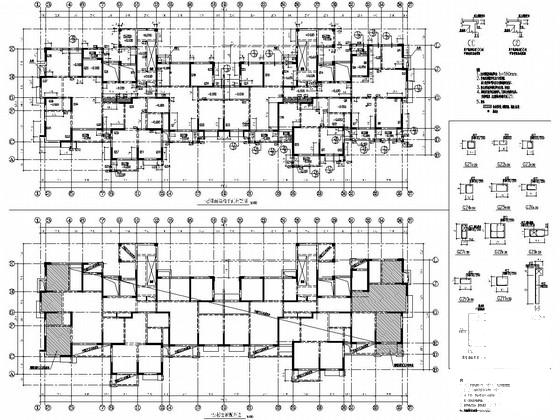

  • 结构布置图 - 3
    结构布置图 - 3

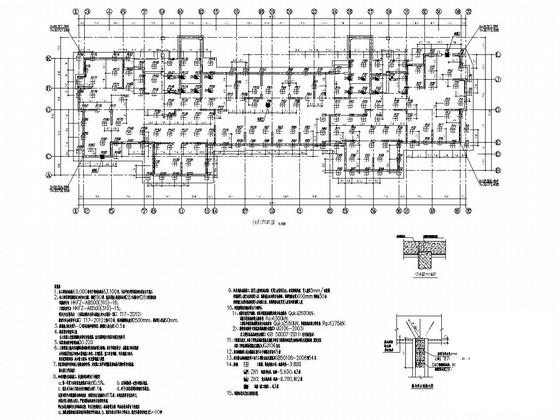

  • 结构布置图 - 4
    结构布置图 - 4
  • 结构布置图 - 5
    结构布置图 - 5
  • 结构布置图 - 6
    结构布置图 - 6
以上是部分截图,请下载附件后查看完整高清内容
