20层剪力墙结构住宅楼结构施工图cad结构平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 抗震设防烈度:6度抗震
  • 参考图纸:10张

附件详情

该附件为黑龙江某小区的住宅楼,地上20层,高度为66.5米,建筑设计结构形式为剪力墙结构,6度设防。
该资料包含:墙柱定位平面图、墙柱配筋图、结构平面图、板配筋平面图、梁配筋平面图、 楼梯详图 节点详图 等共12张图纸。

二~十八层墙柱定位平面图

十一层~十八层粱配筋平面图

墙柱配筋详图(一)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

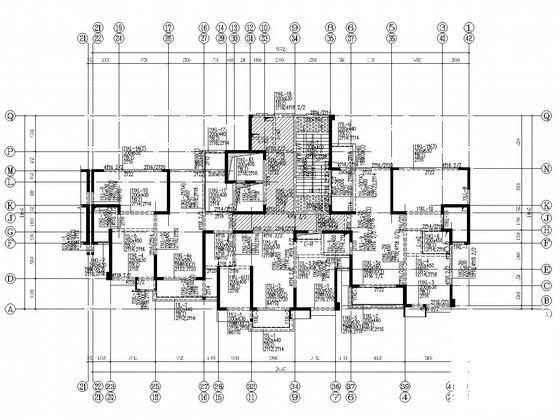

  • 住宅楼施工平面图 - 1
    住宅楼施工平面图 - 1

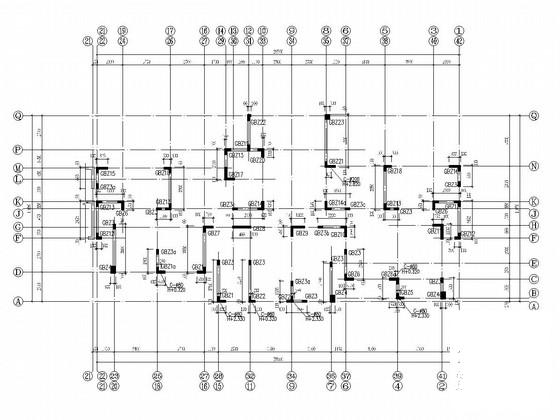

  • 住宅楼施工平面图 - 2
    住宅楼施工平面图 - 2

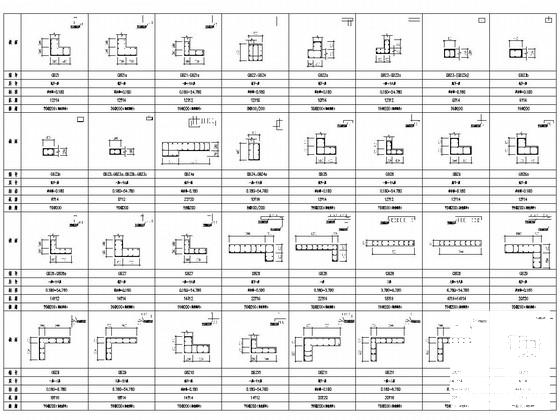

  • 住宅楼施工平面图 - 3
    住宅楼施工平面图 - 3

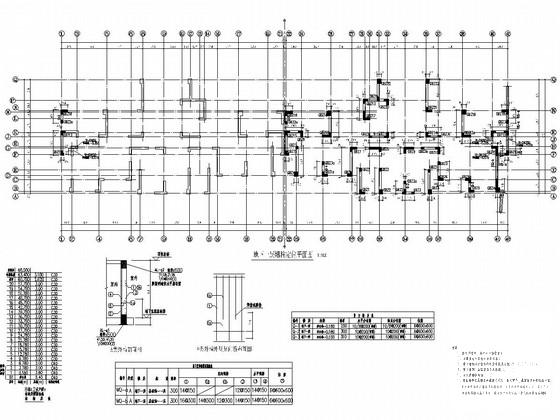

  • 住宅楼施工平面图 - 4
    住宅楼施工平面图 - 4
以上是部分截图,请下载附件后查看完整高清内容
