高层住宅楼给排水施工大样图cad平面图

jxyy7788 · 发表于 2021-12-14 21:50:53

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：74750.71平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水体制：雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：10
项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省高层住宅楼给排水施工图 2021 ；项目为居住用地，占地面积24237.56平方米，项目总建筑面积74750.71平方米，其中地上建筑面积53271.00平方米，地下建筑面积21479.71平方米。小区居住户数416户，住宅楼建筑高度50.80米。建筑单体包含住宅楼、配套用房等，地上由5栋二类高层住宅楼（1#、3#、4#~5#、8#）、2栋多层住宅楼（6#~7#）和单、多层配套用房组成，配套用房功能为社区物业、社区服务用房、养老用房、配电房、垃圾房等。地下室为整个大底盘设计，主要功能为机动车停车库、非机动车停车库、设备房、人防设施等，地下汽车库停车数量为574辆，Ⅰ类汽车库。设计使用年限50年；耐火等级：一级；抗震设防烈度为6度；住宅按绿色建筑一星进行设计。

设计内容：单体建筑物内生活给水系统、热水系统、排水系统、雨水、室内消火栓系统、室外消火栓系统、自动喷水灭火系统、灭火器配置。

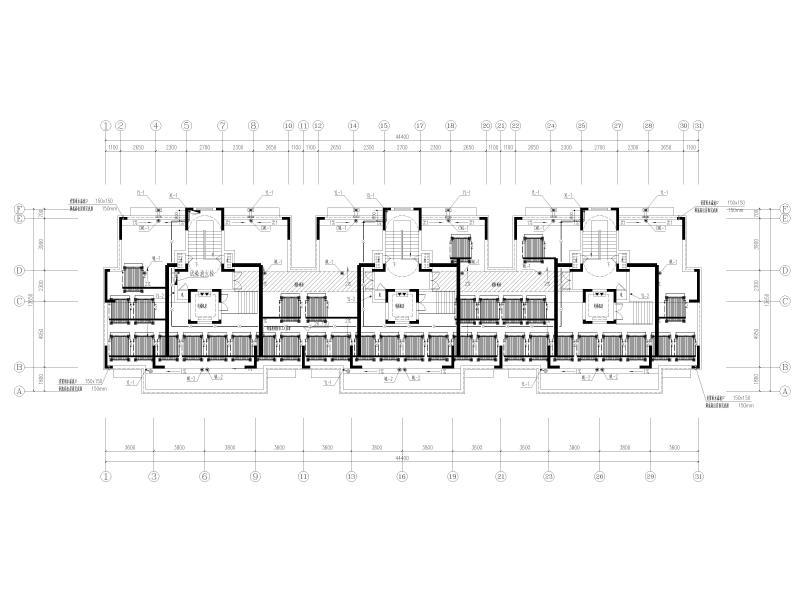

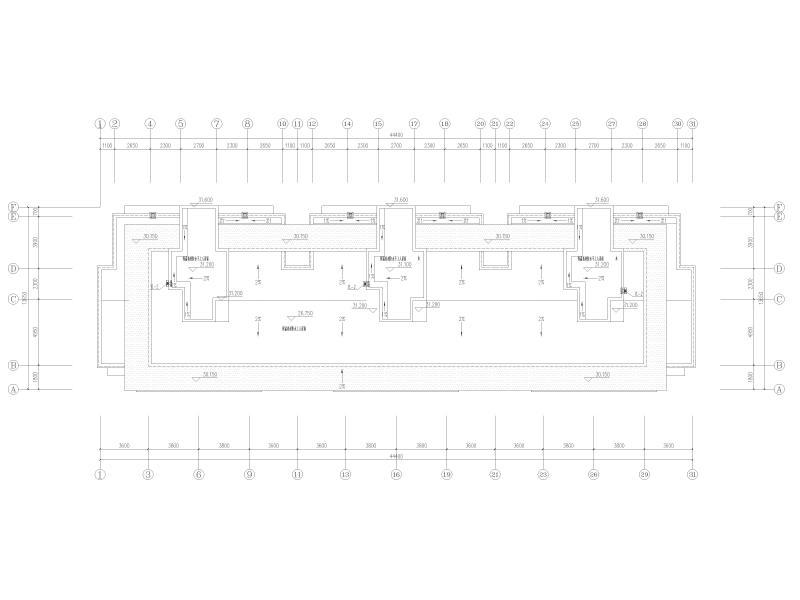

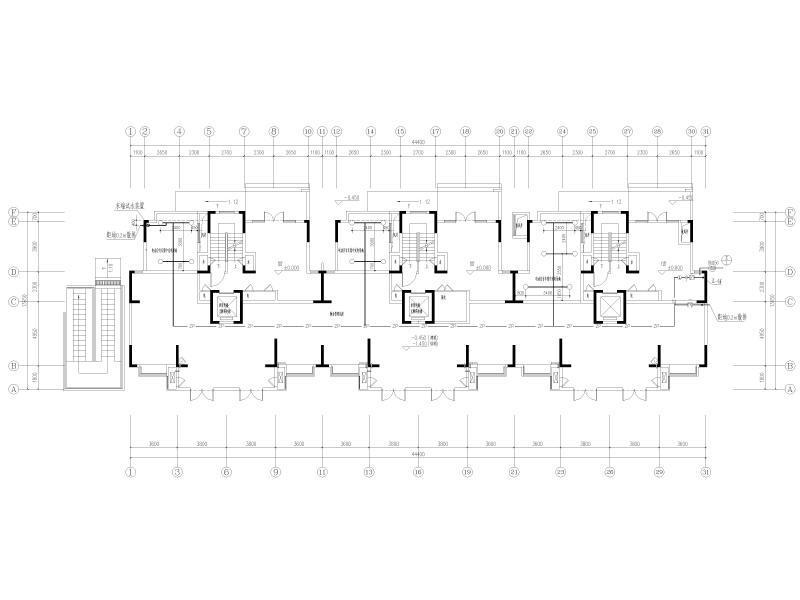

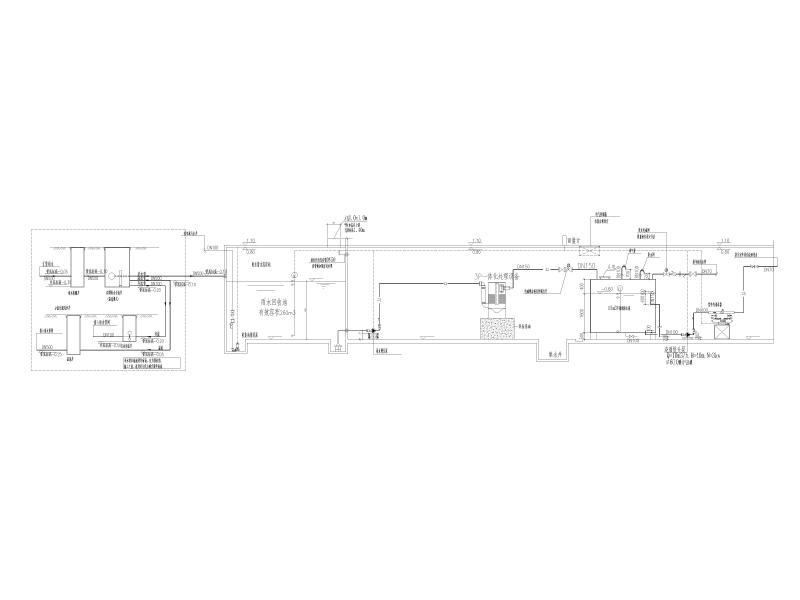

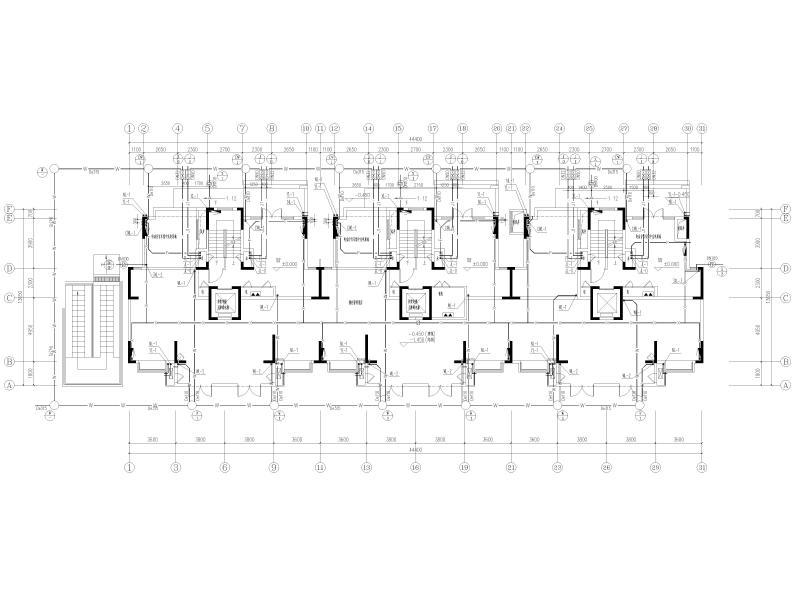

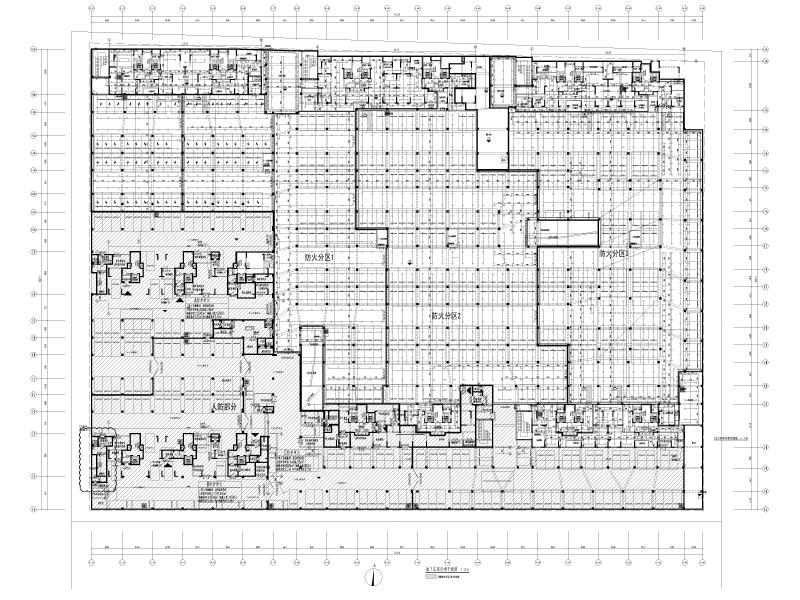

部分图纸展示：
